Hook-on sistem, kenarı kancalı panellerin tavan arkasında kalan bir taşıyıcıya asıldığı gizli taşıyıcılı bir asma tavan sistemidir. Taşıyıcı, tavana M6 askı tijleriyle asılan L ana taşıyıcı ile onun altına bağlanan hook-on Z profilinden (J profil olarak da adlandırılır) oluşur. Panel bu profile kancasıyla takılır; alttan bakıldığında taşıyıcı görünmez, yüzeyde yalnız panel derzleri kalır.
Sitemizde ürünler panel türüne göre ayrılmıştır; hook-on ise bir panel türü değil, panelin tavana nasıl tutunduğunu anlatan bir sistemdir. Bugün hook-on sistemi Mesh Tavan sayfamızda üç taşıyıcı seçenekten biri olarak, Mesh Duvar sayfamızda ise duvar kaplamasının taşıyıcısı olarak sunuyoruz. Bu yazıda sistemin parçalarını, kurulum sırasını, koridor tipini ve diğer taşıyıcı sistemlerden farkını anlatıyoruz.
Hook-on Sistemin Parçaları
Hook-on sistem iki katlı bir taşıyıcıdır: üstte tavana asılan L ana taşıyıcı, altta panelin asıldığı hook-on Z profili. Tam takım şu kalemlerden oluşur:
- Hook-on panel: Kenarı kancalı paneldir. Kanca, panelin çerçevesine yapılabilir ya da panelin kendi kenarı bükülerek elde edilir.
- L ana taşıyıcı: Sistemin üst katıdır; askı tijlerine somunla bağlanır.
- Hook-on Z profili (J profil): L ana taşıyıcının altına, ona dik yönde cıvata ve somunla bağlanır. Alt ucunda yukarı dönük bir dudak vardır; panelin kancası bu dudağa oturur.
- U kenar profili: Duvar dibinde tavanın kenar bitişini yapar. Bazı üreticilerde bu parça L köşebent olarak geçer.
- Askı takımı: M6 askı tiji, çelik dübel, somun ve cıvata.
Tij, ucu somunla sıkılan dişli bir çubuktur. Lay-on ve lay-in sistemlerde kullanılan askı teli ve çift yaylı askı maşasının yerini hook-on'da bu tij ile somunlu bağlantı alır.
Hook-on Sistem Nasıl Kurulur?
Kurulum, taşıyıcıdan panele doğru beş adımda ilerler:
- 1. Kenar profili ve askılar: Önce U kenar profili duvara sabitlenir. Tavana çelik dübeller çakılır ve M6 askı tijleri indirilir.
- 2. L ana taşıyıcı: L ana taşıyıcılar askı tijlerine somunla bağlanır.
- 3. Hook-on Z profili: Z profiller L ana taşıyıcının altına, ona dik yönde cıvata ve somunla bağlanır.
- 4. Paneller: Kenarı kancalı panel kaldırılır, yana kaydırılır ve kancası Z profilin dudağına oturtulur. Yandaki panelin kancası onun üstüne biner; böylece iki panel aynı profili paylaşır.
- 5. Görünüm: Taşıyıcı panellerin üstünde gizli kalır; alttan yalnız panel derzleri görünür.
Mesh tavanda askı aralığı en çok 1200 mm'dir; duvar dibindeki kenar panelleri 300 mm'den küçük kesilmez. Taşıyıcı gizli kaldığı için Z profillerin aksı, derzlerin düz bir çizgi oluşturmasını belirler. Bu yüzden hook-on montajı, görünür ızgaralı sistemlere göre daha hassas aks ayarı ve işçilik ister. Montaj kapsamını montaj hizmetleri sayfamızda inceleyebilirsiniz; uygulamayı uzman kadromuz yapar.
Hook-on Koridor Tipi
Hook-on sistemin bir de koridorlar için kullanılan, duvar braketli tipi vardır. Bu tipte panel koridorun enini tek parça geçer ve iki duvar boyunca uzanan hook-on profillerine asılır.
- Tavan kotu: İş iki duvarda başlar; önce tavan kotu işaretlenir.
- Braketler: L braketler iki duvara, aynı kotta vidalanır.
- Hook-on profili: Profil braketlerin altına cıvata ve somunla bağlanır ve duvar boyunca uzanır. Alt ucundaki yukarı dönük dudak panelin asılacağı yerdir.
- Panel: Panelin bir ucu kaldırılıp profile geçirilir, panel yana kaydırılır, öbür ucu kaldırılır ve iki kanca karşılıklı dudaklara oturur.
Standart hook-on sistemden farkı askıdadır: koridor tipinde askı tiji ve L ana taşıyıcı kullanılmaz, profil doğrudan duvara bağlanır ve yük iki duvara aktarılır. Tavan döşemesine dübel çakılmadığı için koridor tavanının arkası tijlerden boş kalır.
Panel Nasıl Sökülür, Tesisata Nasıl Erişilir?
Hook-on panel taşıyıcıya vidalanmaz, asılır. Tavan arkasına ulaşmak için panel kaldırılır ve kancası taşıyıcıdan kurtarılarak alınır; özel alet gerekmez. Bakım için yalnız ilgili panel alınır, tavanın geri kalanı yerinde kalır. İş bitince panel aynı hareketle, kaldırılıp kancası dudağa oturtularak yerine takılır.
Hook-on, Clip-in, Lay-on ve Lay-in: Farklar
Dört sistem de panelin sökülerek tavan arkasına erişilmesine izin verir; aralarındaki fark panelin taşıyıcıya nasıl tutunduğunda ve tavanın alttan nasıl göründüğündedir.
- Hook-on: Panel gizli Z profile kancayla asılır. Taşıyıcı görünmez, yüzeyde yalnız panel derzleri kalır. Askı M6 tij ile yapılır.
- Clip-in: O da gizli taşıyıcılıdır; ama panel, birbirine dik iki sıra halinde kurulan omega taşıyıcıya alttan bastırılarak kilitlenir. Söküm için panel aparatla aşağı çekilir, yeniden takarken yukarı bastırılır. Hook-on'da ise panel bastırılmaz, kaldırılıp asılır. Ayrıntı için Clip-in Tavan sayfamıza ve Clip-in Sistem Nedir? yazımıza bakabilirsiniz.
- Lay-on: Düz kenarlı panel T24 ya da T15 taşıyıcının tabanına oturur; taşıyıcı ızgara alttan görünür. Ayrıntı: Metal Lay-on Tavan ve Lay-on Sistem Nedir?
- Lay-in: Aynı T ızgarayı kullanır; kenarı bükümlü panel taşıyıcıdan aşağı sarkar ve paneller arasında gölgeli bir derz oluşur. Ayrıntı: Metal Lay-in Tavan ve Lay-in Sistem Nedir?
Sistem seçimi panelin yapılışını da belirler: lay-on'da düz kenarlı, lay-in'de kenarı bükümlü, hook-on'da kenarı kancalı panel kullanılır. Bu yüzden aynı panel bir sistemden ötekine taşınamaz; sistem projenin başında seçilir. Kenar bitişi de sisteme göre değişir: lay-on'da L, lay-in'de Z, hook-on'da U kenar profili kullanılır.
Hook-on Sistemin Fiyata Etkisi
Mesh tavanda fiyatın ilk basamağını taşıyıcı sistem belirler. Hook-on'da panelin kenarı kancalıdır ve taşıyıcı gizlidir; panel işçiliği ve gizli taşıyıcı sistemi, fiyatı aynı panel ölçüsündeki lay-on'un yaklaşık 1,7 ila 1,8 katına çıkarır. Karşılaştırma için lay-in, lay-on'dan yaklaşık yüzde 15 daha yüksek fiyatlıdır. Güncel m² fiyatları Mesh Tavan sayfasındaki fiyat listesinde, tam takım (panel, taşıyıcılar, kenar profili ve askı takımı) olarak yer alır.
Aydınlatma, Nem ve Yangın

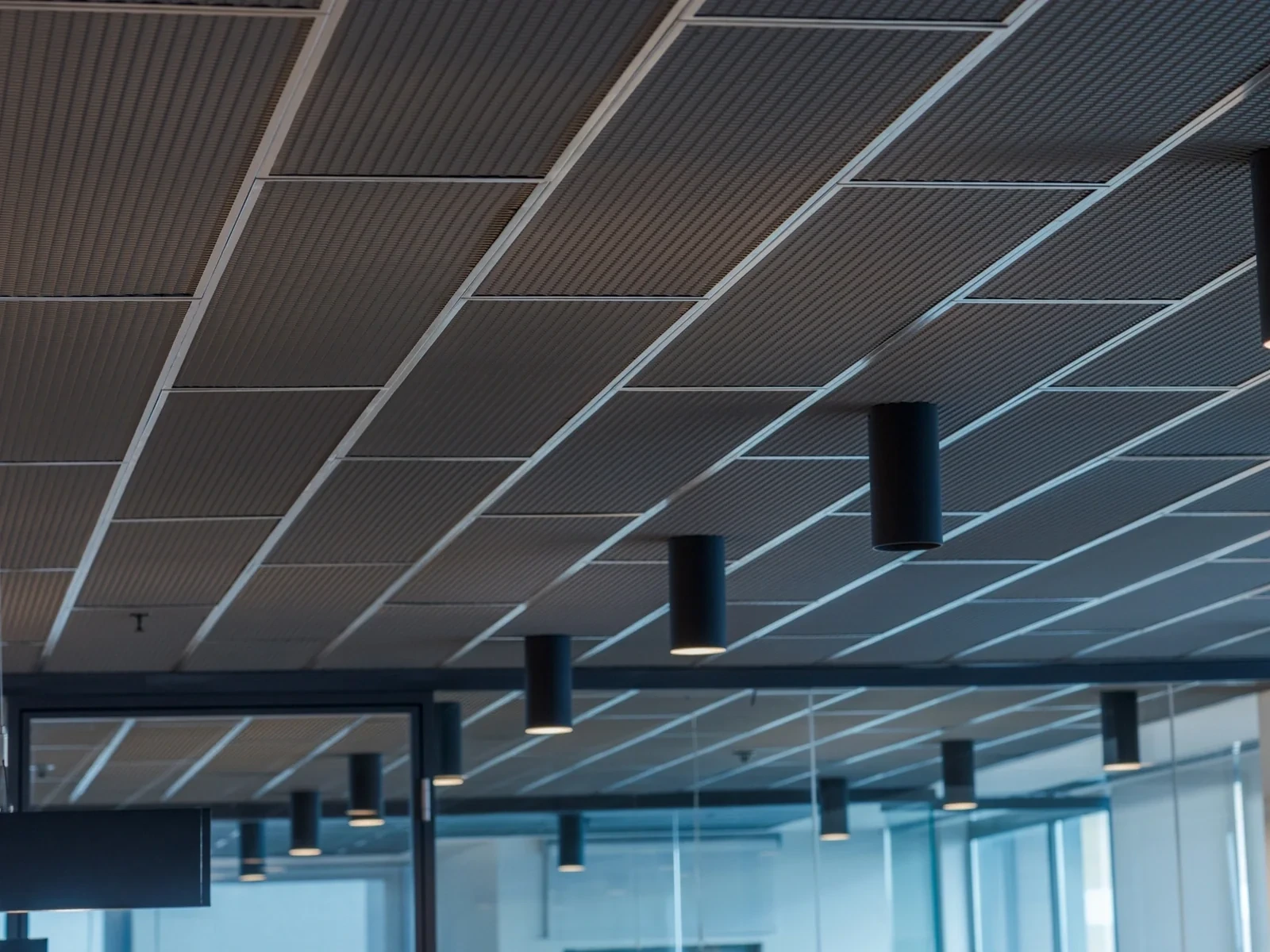

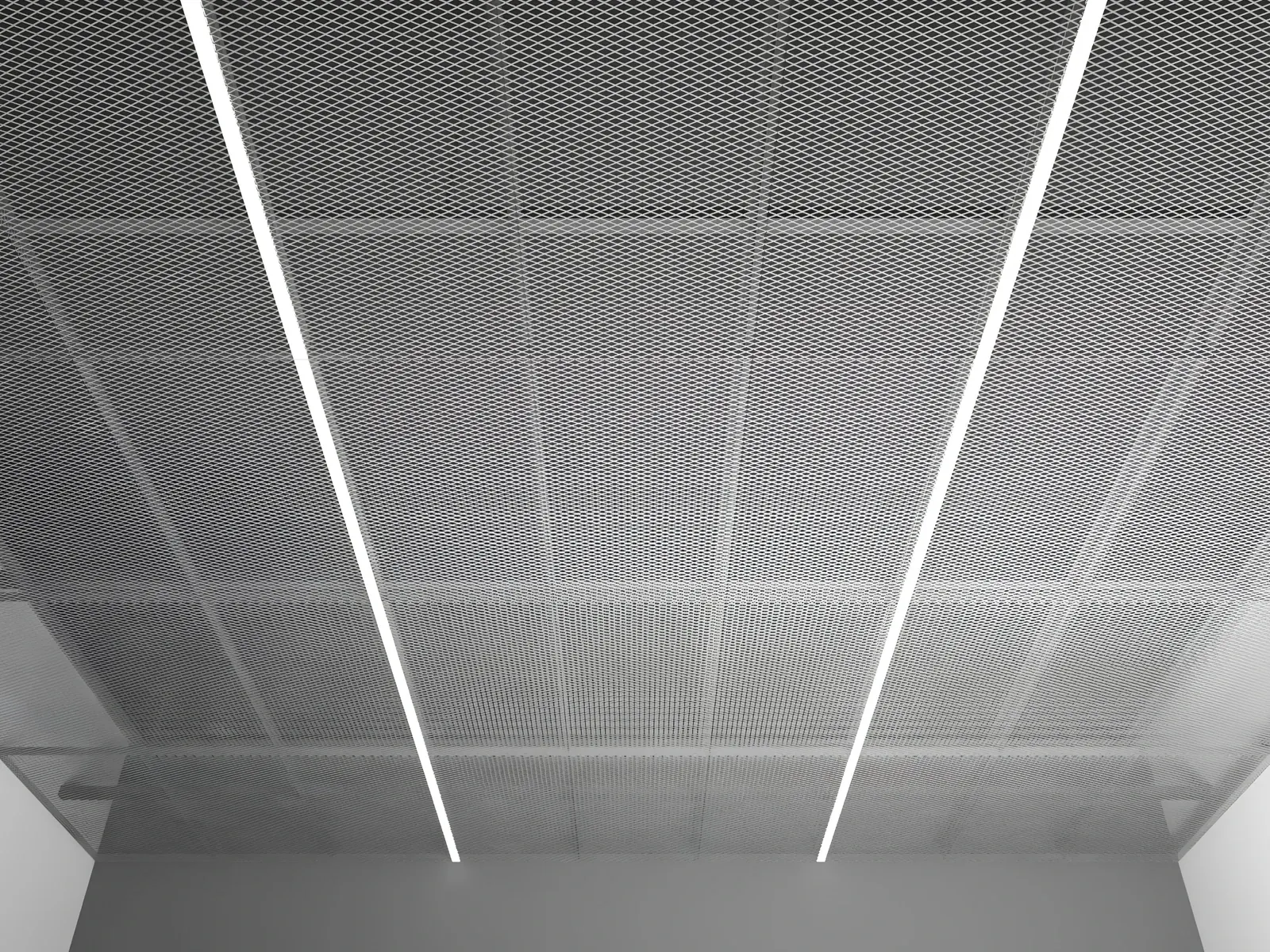

- Aydınlatma: Mesh tavanda bir panelin yerine 60×60 cm LED panel takma çözümü lay-on ve lay-in sistemler için geçerlidir. Hook-on mesh tavanda aydınlatma, asma tavandan bağımsız askıyla indirilen sarkıt ya da lineer armatürle veya tavan arkasına yerleştirilip ışığı mesh gözlerinden süzen aydınlatmayla çözülür. Armatür yükü panele bindirilmez. Seçenekler için Asma Tavan Aydınlatma sayfamıza bakabilirsiniz.
- Nemli alan: Islak hacimde alüminyum panel tercih edilir. Nem dayanımı için üretici beyanlarında genellikle galvaniz %90, alüminyum %100 bağıl nem yazılır; seçilen ürünün beyanı esastır.
- Yangın: Metal gövde yanmaz (A1); toz boyalı yüzeyde sınıf genellikle A2-s1,d0'dır. Akustik kumaş eklenince sınıf kumaşın cinsine göre değişir; kesin sınıf seçilen ürünün performans beyanında yer alır.
Hook-on Hangi Projelerde Seçilir?
Hook-on, taşıyıcı ızgaranın görünmesi istenmeyen ve tavanın yalnız panel derzleriyle okunması istenen projelerde seçilir. Mesh tavanda bu, ağ dokulu yüzeyin T ızgarayla bölünmeden, kesintisiz bir düzlem gibi görünmesi demektir. Koridorlarda duvar braketli tip, panelin koridor enini tek parça geçmesini ve tavan döşemesine askı atılmadan kurulmasını sağlar.
Aynı kanca mantığı duvarda da kullanılır: Mesh Duvar kaplamasında duvara sabitlenen Z profillere kenarı kancalı mesh paneller asılır ve dışarıdan montaj vidası görünmez.
Bütçe önceliklidir ve taşıyıcının görünmesi sorun değilse lay-on, gölgeli derz istenirse lay-in daha ekonomik seçeneklerdir.
Sık Yapılan Hatalar
- Sistemi sonradan değiştirmeye çalışmak: Hook-on paneli kancalı kenarıyla yapılır; lay-on ya da lay-in ızgarasına takılamaz. Sistem sipariş öncesinde netleşmelidir.
- Askıları seyrek atmak: Mesh tavanda askı aralığı en çok 1200 mm'dir; aralık açıldıkça sarkma riski artar.
- Armatürü panele asmak: Sarkıt ve lineer armatürler asma tavandan bağımsız askıyla asılır; yük panele bindirilmez.
- Kenarda dar panel bırakmak: Duvar dibindeki kenar panelleri 300 mm'den küçük kesilmez; yerleşim buna göre ortalanır.
Sıkça Sorulan Sorular
Bu yazının konusuyla ilgili en çok sorulan soruları kısa cevaplarla topladık.
Hook-on sistem nedir?
Hook-on sistem, kenarı kancalı panellerin tavan arkasında kalan hook-on Z profiline asıldığı gizli taşıyıcılı bir asma tavan sistemidir. Z profil, M6 askı tijleriyle asılan L ana taşıyıcıya bağlanır; alttan yalnız panel derzleri görünür.
Hook-on Z profili ile J profil aynı parça mı?
Evet. Panelin asıldığı alt taşıyıcı hook-on Z profili olarak da, J profil olarak da adlandırılır. Alt ucundaki yukarı dönük dudak, panel kancasının oturduğu yerdir.
Hook-on ile clip-in arasındaki fark nedir?
İkisi de gizli taşıyıcılıdır. Clip-in'de panel omega taşıyıcıya alttan bastırılarak kilitlenir ve aparatla aşağı çekilerek sökülür. Hook-on'da panel kaldırılıp kancasıyla Z profile asılır ve aynı hareketle, özel alet gerekmeden alınır.
Hook-on koridor tipi nedir?
Koridorlar için duvar braketli tiptir. L braketler iki duvara aynı kotta vidalanır, hook-on profilleri braketlere bağlanır ve panel koridorun enini tek parça geçerek iki ucundan profillere asılır. Askı tiji ve L ana taşıyıcı kullanılmaz; yük iki duvara gider.
Hook-on sistemde tavan arkasına nasıl ulaşılır?
Panel kaldırılır, kancası taşıyıcıdan kurtarılır ve alınır; özel alet gerekmez. Yalnız ilgili panel sökülür, tavanın geri kalanı yerinde kalır.
Hook-on neden lay-on'dan pahalıdır?
Panelin kenarı kancalı yapılır ve taşıyıcı gizli, iki katlı bir sistemdir. Mesh tavanda bu, fiyatı aynı panel ölçüsündeki lay-on'un yaklaşık 1,7 ila 1,8 katına çıkarır.
Hook-on sistem hangi ürünlerde kullanılıyor?
Sitemizde hook-on, Mesh Tavan'ın üç taşıyıcı seçeneğinden biridir ve Mesh Duvar kaplamasının taşıyıcısıdır.
