Lay-in Sistem Nedir? Sarkmalı Asma Tavanın Bütün Ayrıntıları
Lay-in sistem nedir? Basamaklı kenarlı panelin T24 ya da T15 ızgaranın 8 mm altına sarktığı asma tavanı; parçaları, montajı ve lay-on farkıyla anlattık.
Melis Ezer YılmazEndüstri MühendisiYayın: · Güncelleme:
Lay-in sistem, kenarı basamaklı panellerin görünür T24 ya da T15 taşıyıcı ızgaraya üstten oturduğu ve panel yüzünün taşıyıcının altına sarktığı bir asma tavan sistemidir. Türkçede sarkmalı sistem olarak da bilinir. Izgara, askı takımı ve aralıklar oturmalı sistemle aynıdır; iki sistemi ayıran şey panelin kenarıdır. Basamaklı kenar sayesinde panel yüzü taşıyıcının 8 mm altına iner ve taşıyıcı, paneller arasında gölgeli bir derzin dibinde kalır.
Tavanmalzemeci.com'da ürünleri panel türüne göre ayırıyoruz: metal, mesh, taşyünü gibi. Lay-in ise bir panel türü değil, bir taşıyıcı sistemdir ve birden fazla üründe kullanılır. Bu yazıda sistemi panelden bağımsız olarak anlatıyor, kullanan her ürünün sayfasına bağlantı veriyoruz.
Lay-in sistem nasıl çalışır?

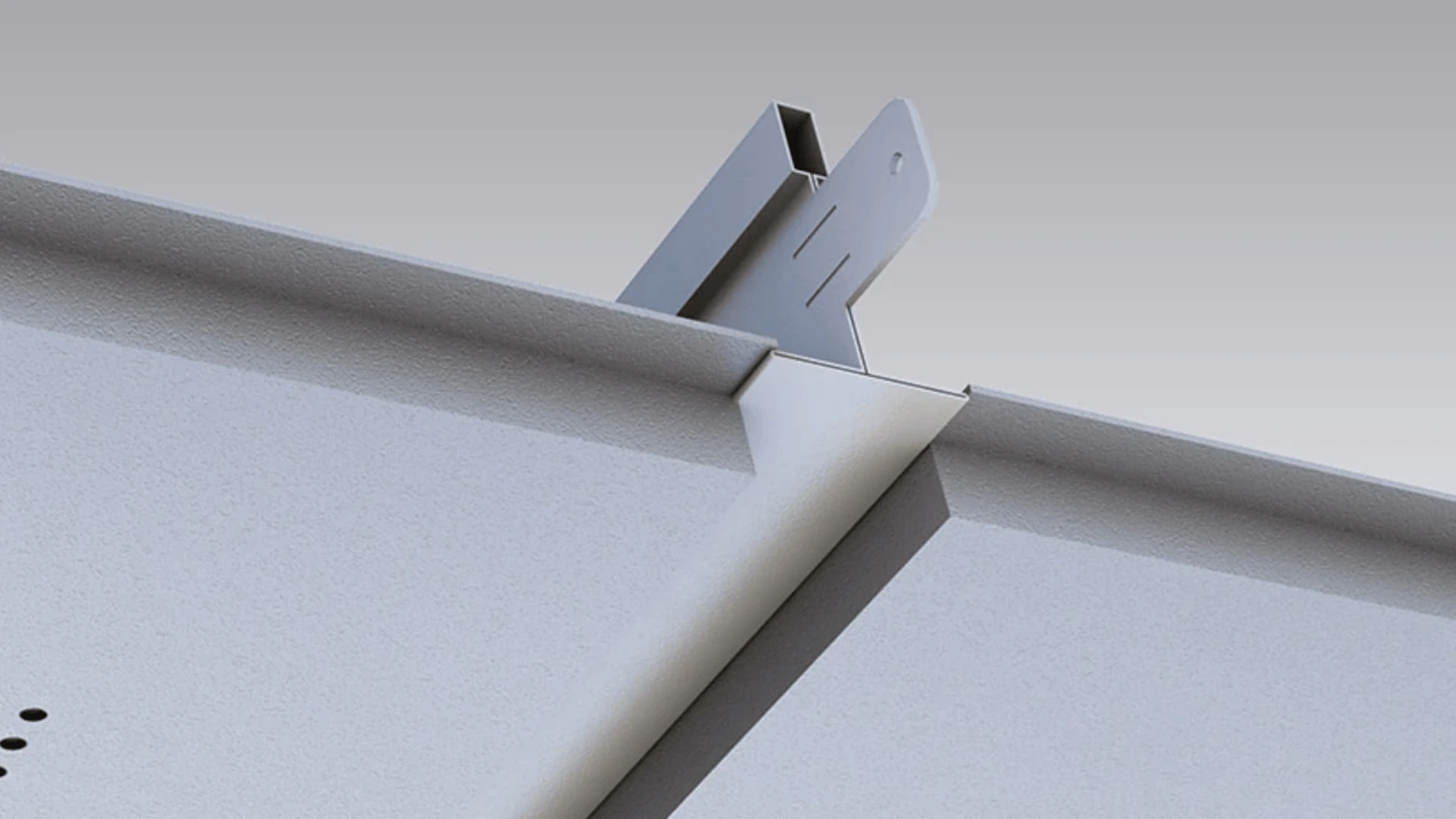

Lay-in sistemin bütün mantığı panelin kenarındaki basamaktadır. Panelin üst kanadı T taşıyıcının alt kanadının üzerine oturur; panelin gövdesi ise bu kanadın iki yanından aşağı iner. Sonuçta panel yüzü taşıyıcının 8 mm altında kalır.
Bu küçük kot farkı tavanın görünümünü değiştirir. Alttan bakıldığında taşıyıcı tavanın en alt yüzeyi olarak görünmez; iki panelin arasında, biraz yukarıda, gölgeli bir derzin dibinde okunur. Tavan düz bir karolaj yerine kabartmalı, derinliği olan bir yüzey gibi görünür.
- Panel kenarı: Basamaklıdır (İngilizcede tegular). Panelin üst kanadı taşıyıcıya oturur, gövdesi aşağı sarkar.
- Sarkma: Panel yüzü taşıyıcının 8 mm altındadır.
- Bağlantı: Panel taşıyıcıya vidalanmaz ve kilitlenmez; kendi ağırlığıyla taşıyıcının üzerinde durur.
- Görünüm: Taşıyıcı ızgara görünür kalır ama paneller arasında gölgeli bir derz olarak okunur.
Panelin sarkması bir kusur ya da zamanla oluşan bir çökme değildir; kenar tasarımından gelir ve montaj gününden itibaren böyledir.
Lay-in ile lay-on arasındaki fark
Lay-in ve lay-on aynı ızgarayı kullanır. Ana taşıyıcı, tali taşıyıcılar, askı teli, askı maşası, dübel, askı aralıkları ve m² başına malzeme miktarı iki sistemde aynıdır. Fark yalnız panelin kenarında ve ondan doğan görünümdedir.
- Panelin konumu: Lay-on'da düz kenarlı panel taşıyıcının kanadına oturur ve taşıyıcıyla aynı düzlemde kalır. Lay-in'de panelin yüzü taşıyıcının 8 mm altına sarkar.
- Taşıyıcının görünüşü: Lay-on'da taşıyıcı ızgara tavan yüzeyinde düz bir karolaj çizer. Lay-in'de taşıyıcı paneller arasındaki gölgeli derzin dibinde kalır.
- Panel kenarı: Lay-on'da düz, lay-in'de basamaklıdır.
- Duvar kenarı: Lay-on'da düz L kenar profili, lay-in'de basamağı karşılayan Z kenar profili kullanılır.
Oturmalı sistemi ayrıntısıyla Lay-on Sistem Nedir? yazımızda anlattık. Taşıyıcının hiç görünmediği bir tavan isteniyorsa gizli omega taşıyıcılı Clip-in Tavan ayrı bir sistemdir.
Lay-in, layin, sarkmalı: aynı şey mi?
Lay-in, layin ve lay in aynı sistemin farklı yazımlarıdır; Türkçede sarkmalı asma tavan da denir. Sarkmalı adı, panelin taşıyıcıya yerleşme biçiminden gelir.
Terimde bir karışıklık vardır: bazı üreticiler taşıyıcıyla aynı düzlemde kalan düz kenarlı panele de lay-in der. Bu yazıdaki ve sitemizdeki lay-in, panel yüzü taşıyıcının altına sarkan, basamaklı kenarlı sistemdir. Teklif karşılaştırırken "lay-in" yazan bir ürünün gerçekten basamaklı kenarlı olup olmadığını sormak, iki farklı görünümün karışmasını önler.
Sistemin parçaları
Lay-in sistem bir panelden ve onu taşıyan ızgaradan oluşur. Izgarayı kuran parçalar şunlardır:
- Ana taşıyıcı (3600 mm): Askılara asılan, ızgaranın omurgasını oluşturan profildir. En çok 120 cm arayla atılır.
- Uzun tali taşıyıcı (1200 mm): Ana taşıyıcılara dik takılır.
- Kısa tali taşıyıcı (600 ya da 300 mm): Uzun talilerin arasını panel ölçüsünde böler. 60×60 cm panelde 60×60 cm gözler oluşur. 30×120 ve 60×120 cm panelde kısa tali kullanılmaz.
- Kenar Z köşe profili (3000 mm): Duvar dibinde kullanılır. Ölçüye göre kesilen kenar panelleri bu profile oturur.
- Askı takımı: Çift yaylı askı maşası, askı teli ve çelik dübel. Askı teli döşemeye dübelle tutturulur, boyu askı maşasıyla ayarlanır.
Taşıyıcılar T24 ya da T15 olur. Metal panellerde tam takım fiyatına panel, taşıyıcılar, Kenar Z köşe profili ve askı takımı dahildir.
T24 mü, T15 mi?
T24 ve T15, taşıyıcının tavanda görünen alt kanadının genişliğini anlatır. Lay-in sistemde ikisi de kullanılır ve aradaki fark tavanın çizgisindedir.
- T24: Daha yaygın taşıyıcıdır. Paneller arasındaki derz daha belirgin okunur.
- T15: Daha dar kanatlıdır; paneller arasındaki çizgi daha ince görünür. Daha sade bir tavan istenen yerlerde tercih edilir. Metal lay-in'de T15 taşıyıcı birim fiyatı yükseltir.
- Kanallı taşıyıcı: Taşıyıcının alt yüzünde kanal bulunan tiptir ve derze ayrı bir çizgi katar. Metal lay-in'de kanallı T24 taşıyıcı siparişe göre kullanılır; mesh tavanda lay-in sistemle kanallı T15 taşıyıcı da kullanılabilir.
Panelin basamağı seçilen taşıyıcıya göre yapılır; bu yüzden taşıyıcı, panel siparişinden önce netleşmelidir.
Lay-in tavan nasıl monte edilir?
Montaj sırası lay-on ile aynıdır; yalnız kenar profili ve panelin oturuşu farklıdır.
- Tavan kotu alınır ve Kenar Z köşe profili duvara vidalanır.
- Döşemeye çelik dübeller çakılır, askı telleri indirilir. Askılar duruma göre 100–120 cm arayla atılır.
- Ana taşıyıcılar çift yaylı askı maşasıyla asılır ve boyları ayarlanarak terazilenir.
- Uzun tali taşıyıcılar ana taşıyıcılara dik takılır; kısa tali taşıyıcılar aralarını panel ölçüsünde böler.
- Panel yukarı kaldırılıp eğilerek ızgaranın gözünden geçirilir, sonra indirilir. Basamaklı kenar taşıyıcının kanadına oturur, panel yüzü taşıyıcının altına sarkar.
- Duvar dibindeki kesik paneller Kenar Z köşe profiline oturtulur.
Lay-in tavanın montajını malzemeyle birlikte uzman kadromuzla yapıyoruz; kapsamı montaj hizmetleri sayfasında bulabilirsiniz.
Kenar panelleri ve sık yapılan hatalar
Lay-in tavanda en çok görünen kusurlar sistemden değil, uygulamadan kaynaklanır.
- Seyrek askı: Zamanla çökme çoğunlukla askıların olması gerekenden seyrek atılmasından kaynaklanır. Askılar 100–120 cm arayla, ana taşıyıcılar en çok 120 cm arayla atılır. Galvaniz ve alüminyum paneller nem çekip ağırlaşmaz.
- Dar kesik panel: Duvar dibindeki kenar panelleri tam panelin yarısından dar kesilmez. Panel dizilişi tavanın ortasından başlatılır; iki kenardaki kesik paneller eşit kalır.
- Eksik kenar profili: Kolon, girinti, çıkıntı ya da düz olmayan duvar varsa ek Kenar Z köşe profili gerekir. Metraj yalnız dört duvarın çevresinden hesaplanırsa profil eksik kalır.
- Izgaraya yük bindirmek: Ağır armatür ve cihazlar ızgaraya yük bindirmeden döşemeye ayrı askıyla asılır.
- Taşıyıcı ile panelin uyuşmaması: T24 için basamaklanmış panel T15 ızgarada doğru oturmaz. Taşıyıcı ve panel aynı siparişte birlikte belirlenir.
Lay-in tavan için ne kadar malzeme gerekir?
Gereken malzeme tavanın ölçüsüne ve panel ölçüsüne göre değişir. 30×30 cm panelde 1 m² için 60×60 cm panele göre daha çok panel ve tali taşıyıcı gerekir.
Lay-in Tavan Hesaplama aracı, tavanın eni ve boyundan (ya da yalnız m²'sinden) panel, T24 ana taşıyıcı, T24 uzun ve kısa tali taşıyıcı, Kenar Z köşe profili, askı maşası, askı teli ve çelik dübel adetlerini çıkarır. Panel ölçüsü olarak 30×30, 60×60, 30×60, 30×120 ve 60×120 cm seçilebilir. Araç, her profilin satıldığı boyu (ana taşıyıcı 3600 mm, uzun tali 1200 mm, kısa tali 300 ya da 600 mm, Kenar Z 3000 mm) hesaba katıp sonucu bir üst adede yuvarlar ve tavanı üstten çizer.
Örneğin 6×12 m'lik, 72 m²'lik bir tavanda 60×60 cm panelle araç 200 panel, 17 ana taşıyıcı, 101 uzun tali, 100 kısa tali, 12 Kenar Z köşe profili ve 51'er askı maşası, askı teli ve çelik dübel verir. Hesap düz dikdörtgen tavan içindir ve fire içermez; net miktar keşifte ya da proje üzerinden çıkarılır.
Söküm ve tesisata erişim
Lay-in sistemin en büyük kullanım avantajı bakımdır. Paneller taşıyıcıya vidalanmadığı ve kilitlenmediği için her biri elle yerinden alınabilir.
Panel yukarı itilir, yana çevrilir ve ızgaranın gözünden aşağı alınır. Tavan arkasındaki kablo tavasına, havalandırma kanalına ya da vanaya ulaşılır; iş bitince panel yeniden taşıyıcının üzerine bırakılır. Alet gerekmez ve yalnız ilgili panel sökülür, tavanın geri kalanı yerinde kalır.
Bu yüzden lay-in, tavan arkasındaki tesisata sık ulaşılması gereken ofis, okul, hastane, mağaza ve koridorlarda öne çıkar.
Aydınlatma ve tavandaki cihazlar
Lay-in ızgaranın her gözü bir panel yeri olduğu için aydınlatma ve cihazlar bu modüle göre yerleştirilir.
- LED panel: 60×60 cm LED panel, tavan panelinin yerine ızgaranın gözüne oturur. Uyumlu seçenekler Panel Tipi LED Aydınlatma sayfasındadır.
- Menfez ve difüzör: Kare menfez ve difüzörler de panel yerine aynı ızgaraya oturur.
- Spot, dedektör, sprinkler: Bunlar için panelde delik açılır.
- Ağır cihazlar: Izgaraya yük bindirmeden döşemeye ayrı askıyla asılır.
Armatürler tavan fiyatına dahil değildir; ayrı ürün olarak seçilir.
Akustik
Lay-in sistemde akustik, sistemden değil panelden gelir. Metal lay-in panelin yüzeyi perforedir; delik çapı 1,5–2,5 mm arasındadır ve yüzeyin tamamı perfore ya da kenarı 1–10 cm deliksiz bordürlü yapılabilir. Ses yutma, panelin arkasına uygulanan akustik kumaşla kazanılır: ses deliklerden geçer ve kumaşta sönümlenir.
Ses yutma değeri delik düzenine ve kumaşa göre değişir; tek bir genel değer yoktur, seçilen ürünün test raporunda yer alır. Taşyünü gibi kendi gövdesi ses yutan panellerde akustik performans o ürünün kendi beyanına bağlıdır.
Nemli alanlar ve yangın
Lay-in sistemin neme ve yangına davranışını da panelin malzemesi belirler.
- Nem: Üretici beyanlarında genellikle galvaniz %90, alüminyum %100 bağıl nem değeri verilir; seçilen ürünün beyanı esastır. Banyo ve ıslak hacim gibi nemli alanlarda alüminyum panel tercih edilir; küçük hacimlerde çoğunlukla 30×30 cm panel kullanılır. Akustik kumaşlı panelde kumaşın beyanı da ayrıca ele alınır.
- Yangın: Metal gövde yanmazdır (A1); toz boyalı yüzeyde genellikle A2-s1,d0 sınıfı görülür. Akustik kumaş eklenince sınıf kumaşın cinsine göre değişir. Kesin sınıf seçilen ürünün performans beyanında yer alır. Bu sınıf tavanın kaç dakika yangına dayandığını göstermez; yangın dayanım süresi yalnız komple sistem testiyle belirlenir.
Lay-in sistemi kullanan ürünler
Lay-in bir sistem olduğu için sitemizde birden fazla ürün sayfasında karşınıza çıkar. Panel değişir, ızgaranın mantığı aynı kalır.
- Metal Lay-in Tavan: Basamaklı kenarlı galvaniz çelik ya da alüminyum perfore paneller. Standart ölçüler 60×60 ve 30×30 cm; 30×60, 30×90, 30×120 ve 60×120 cm siparişe göre. Sac kalınlığı 0,50–0,70 mm, standart renk RAL 9016. Ayrıntılar Metal Lay-in Tavan sayfasında.
- Mesh Tavan (lay-in seçeneği): Genişletilmiş metal paneller lay-on, lay-in ya da hook-on sistemle uygulanır. Lay-in'de panel kenarı bükümlüdür, panel taşıyıcıdan aşağı sarkar; kenarda Z profil kullanılır. Panel ölçüleri 60×60 ve 60×120 cm. Ayrıntılar Mesh Tavan sayfasında.
- Taşyünü Asma Tavan (sarkmalı kenar): Taşyünü panellerde düz kenarlı modelin yanında, T24 ızgaranın altına sarkan basamaklı (tegular) kenarlı model de bulunur. Ayrıntılar Taşyünü Asma Tavan sayfasında.
Lay-in sistem hangi projelerde seçilir?
Lay-in, görünür ızgaralı bir tavanın bakım kolaylığını isteyen ama düz karolaj görünümünden daha derinlikli bir yüzey arayan projeler için uygundur.
- Ofis ve banka: Tesisata sık ulaşılır; gölgeli derz tavanı oturmalı sisteme göre daha nitelikli gösterir.
- Okul, hastane ve kamu binası: Panel tek tek kaldırılarak bakım yapılır; tavanın geri kalanına dokunulmaz.
- Mağaza ve alışveriş merkezi: Aydınlatma ve menfezler ızgara modülüne oturur.
- Koridor ve teknik hacim: Tavan arkasından geçen tesisat yoğundur.
- Islak hacim: Alüminyum panelle banyo ve benzeri nemli alanlarda uygulanır.
Lay-in tavanın fiyatını ne belirler?
Lay-in sistemde taşıyıcı ve askı takımı lay-on ile aynı olduğu için fiyatı sistemden çok panel belirler. Metal lay-in'de dört değişken öne çıkar: panel ölçüsü, hammadde ile renk, perforasyon ile akustik kumaş ve taşıyıcı tipi (T24, T15 ya da kanallı T24). Mesh tavanda ise lay-in panelin kenarı bükümlü yapıldığı için panel işçiliği fiyata yansır.
Güncel m² fiyatları ürün sayfalarındaki fiyat listelerinde, sistemler arası karşılaştırma ise asma tavan fiyatları sayfasındadır. Kamu ihalelerinde sarkmalı sistem için kullanılan birim fiyat pozlarını POZ Numarası Nedir? yazımızda anlattık.
Sıkça Sorulan Sorular
Bu yazının konusuyla ilgili en çok sorulan soruları kısa cevaplarla topladık.
Lay-in sistem nedir?
Lay-in sistem, kenarı basamaklı panellerin görünür T24 ya da T15 taşıyıcı ızgaraya üstten oturduğu ve panel yüzünün taşıyıcının 8 mm altına sarktığı asma tavan sistemidir. Taşıyıcı, paneller arasında gölgeli bir derz olarak görünür.
Lay-in ile lay-on arasındaki fark nedir?
Izgara, askı ve malzeme miktarı aynıdır; fark panelin kenarındadır. Lay-on'da düz kenarlı panel taşıyıcıyla aynı düzlemde kalır, lay-in'de basamaklı kenarlı panelin yüzü taşıyıcının altına sarkar. Duvar dibinde lay-on'da L, lay-in'de Z kenar profili kullanılır.
Lay-in panelin aşağı sarkması zamanla çökme anlamına mı gelir?
Hayır. Sarkma panelin kenar tasarımından gelir ve montaj gününden itibaren vardır. Askıları kurala uygun atılmış bir lay-in tavanda zamanla çökme beklenmez; çökme çoğunlukla seyrek atılmış askılardan kaynaklanır.
Lay-in tavanda T15 taşıyıcı ne fark yaratır?
T15 taşıyıcının kanadı daha dardır; paneller arasındaki çizgi daha ince görünür. Panel basamağı taşıyıcıya göre yapıldığı için T24 ya da T15 seçimi panel siparişinden önce netleşmelidir.
Lay-in tavanda panel nasıl sökülür?
Panel elle yukarı itilir, yana çevrilir ve ızgaranın gözünden aşağı alınır. Alet gerekmez; iş bitince panel yeniden taşıyıcının üzerine bırakılır.
Duvar dibindeki kesik paneller nasıl bitirilir?
Kesik paneller duvara vidalanan Kenar Z köşe profiline oturur. Kenar panelleri tam panelin yarısından dar kesilmez; diziliş ortalanır ve iki kenardaki parçalar eşit kalır.
Lay-in sistem akustik midir?
Akustik performans panelden gelir. Perfore metal panelin arkasına akustik kumaş uygulandığında tavan ses yutar; değer delik düzenine ve kumaşa göre değişir ve seçilen ürünün test raporunda yer alır.
Lay-in tavan için malzeme listesini nasıl çıkarırım?
Lay-in Tavan Hesaplama aracına tavanın eni ve boyunu ya da m²'sini girip panel ölçüsünü seçmeniz yeterlidir. Araç panel, taşıyıcı, Kenar Z köşe profili ve askı malzemesi adetlerini verir; miktarlar yaklaşıktır ve fire içermez.
