Clip-in Sistem Nedir? Gizli Taşıyıcılı Asma Tavan Rehberi
Clip-in sistemin omega taşıyıcısı, yaylı klipsi, askı ve taşıyıcı aralıkları, panel sökümü, kenar bitişi ve Lay-on ile Lay-in sistemlerinden farkı tek rehberde.
Melis Ezer YılmazEndüstri MühendisiYayın: · Güncelleme:
Clip-in sistem, metal panellerin tavan yüzeyinden görünmeyen omega taşıyıcılara alttan kilitlendiği gizli taşıyıcılı bir asma tavan sistemidir. Taşıyıcılar panellerin arkasında kalır; tavana bakıldığında ızgara değil, yalnız panel derzleri görünür. Bu rehber sistemi panelden bağımsız olarak anlatır: hangi parçalardan oluştuğunu, parçaların hangi sırayla ve hangi aralıklarla kurulduğunu, panelin nasıl sökülüp takıldığını, duvar dibinin nasıl bitirildiğini ve Lay-on ile Lay-in sistemlerinden nerede ayrıldığını.
Clip-in Sistem Nasıl Çalışır?
Sistemin iskeleti omega kesitli taşıyıcılardan kurulur ve iki sıradan oluşur. Üst sıra askılarla tavana asılır. Alt sıra, üst sıranın altından ona dik geçer ve omega yaylı klipsle üst sıraya bağlanır. Paneller alt sıraya kilitlenir: panelin kenarındaki tırnaklar, panel alttan yukarı bastırıldığında omega taşıyıcıya geçer ve paneli yerinde tutar.
Panel taşıyıcıya vidalanmaz, yapıştırılmaz ve üstüne bırakılmaz; yaylı bir kilitle tutulur. Sisteme adını veren de bu kilittir. Aynı sistem "klipin", "clipin" ya da "gripin" tavan diye de anılır; hepsi aynı gizli taşıyıcılı yapıyı tarif eder.

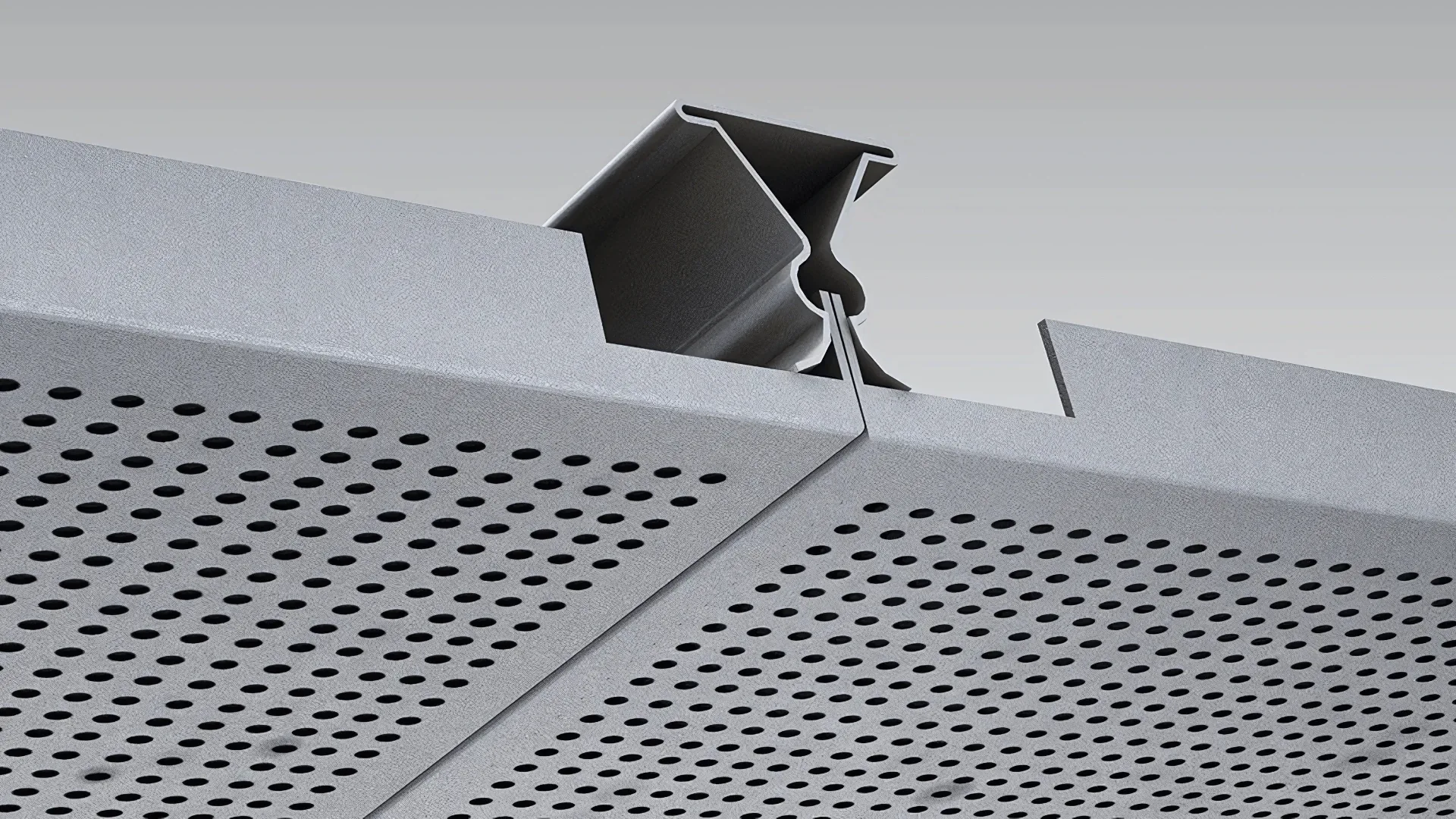

Taşıyıcının gizli kalması tavanın görünümünü belirler, kilitli panel ise kullanımını: panel kendiliğinden yerinden oynamaz, ama söküm aparatıyla tek tek alınabilir.
Sistemi Oluşturan Parçalar
Clip-in sistemin tam takımı panelle birlikte dokuz kalemden oluşur. Parçaların sahada farklı adlarla da anıldığını bilmek, teklif ve sipariş listelerini karşılaştırırken işe yarar.
- Clip-in panel: Galvaniz çelik ya da alüminyum, kenarı tırnaklı metal panel. Tavanın görünen yüzü yalnız bu parçadır.
- Omega taşıyıcı: Sistemin iskeleti. Üst ve alt sırada aynı taşıyıcı kullanılır; ana taşıyıcı olarak da anılır. Uç uca eklenerek uzatılır.
- Omega yaylı klips: Alt sıra taşıyıcıyı, kesiştiği yerde üst sıra taşıyıcıya dik olarak bağlar.
- Omega ekleme parçası: İki taşıyıcıyı uç uca birleştirir; uzun açıklıklarda taşıyıcı hattı bununla sürdürülür.
- Kenar C profili: Duvar dibine vidalanan bitiş profili. Kenar U profili olarak da bilinir. Duvara gelen kesik panellerin kenarı bu profilin içine oturur.
- Kenar baskı takozu: Kenar C profilinin içinde, kesik panelin kenarını üstten sıkıştırır. Kenar baskı yayı olarak da bilinir.
- Askı maşası: Üst sıra taşıyıcıyı askı teline bağlar. Yaylı maşa olarak da anılır.
- Askı teli: Taşıyıcıyı tavana asan çelik tel; askı çubuğu da denir. Boyu, asma tavanın betondan ne kadar aşağıda kalacağına göre seçilir.
- Çelik dübel: Askı telini taşıyıcı tavana (betona) tutturur.
Askı ve Taşıyıcı Aralıkları
Clip-in tavanın düz kalması, parçaların doğru aralıklarla kurulmasına bağlıdır. Aralıklar şöyledir:
- Askı aralığı: Askılar duruma göre 100–120 cm arayla atılır.
- Üst sıra taşıyıcı aralığı: En çok 120 cm.
- Alt sıra taşıyıcı aralığı: Panel ölçüsü kadar. 60×60 cm panelde alt sıra taşıyıcılar 60 cm arayla geçer; her panel sırası kendi taşıyıcısına kilitlenir.
- Duvardan ilk taşıyıcı: En çok 60 cm.
- Kenar C profilinin tespiti: Profil duvara 35–40 cm'de bir vidalanır.
Askılar yalnız üst sıraya bağlanır; alt sıra yükünü yaylı klipslerle üst sıraya aktarır. Bu yüzden askı aralığı ve üst sıra aralığı tavanın taşıma düzenini, alt sıra aralığı ise panel modülünü belirler.
Dikdörtgen Panelde Taşıyıcı Yönü
Kare panelde taşıyıcı yönü panelin dizilişini değiştirmez. Dikdörtgen panelde ise panel taşıyıcıya ya uzun kenarından ya kısa kenarından kilitlenir. Bu seçim alt sıra taşıyıcıların ne sıklıkta geçeceğini, dolayısıyla m² başına taşıyıcı ve bağlantı parçası miktarını değiştirir. 30×60, 30×90, 30×120 ve 60×120 cm gibi dikdörtgen panellerde yön, malzeme listesi çıkarılmadan önce kararlaştırılır.
Tavan ölçüsünden panel, taşıyıcı, kenar profili ve askı malzemesi adetlerini Clip-in Tavan Hesaplama aracında, yön seçimiyle birlikte görebilirsiniz. Araç fire içermez ve düz dikdörtgen bir tavan varsayar; kolon, girinti ya da düz olmayan duvar varsa ek kenar profili gerekir.
Omega ve Heavy Duty Taşıyıcı
Clip-in sistemin iki taşıyıcı seçeneği vardır. Standart taşıyıcı omega profildir ve 60×60 ile 30×30 cm gibi standart panellerde kullanılır. Büyük ve ağır panellerde, daha yüksek yük taşıyan Heavy Duty taşıyıcı kullanılır.
Kurulum mantığı iki seçenekte de aynıdır: iki sıra taşıyıcı, askıdan asılan üst sıra, panelin kilitlendiği alt sıra. Değişen, taşıyıcının yük kapasitesidir. Heavy Duty taşıyıcı standart kapsamın dışındadır ve teklifle fiyatlanır.
Montaj Sırası
Clip-in tavan şu sırayla kurulur:
- Tavan kotu alınır ve duvarlara işaretlenir.
- Kenar C profili kot çizgisi hizasında duvara 35–40 cm'de bir vidalanır.
- Askı noktaları tavana işaretlenir; duvardan ilk taşıyıcı en çok 60 cm uzakta olacak şekilde, askılar duruma göre 100–120 cm arayla planlanır.
- Tavana çelik dübel çakılır, askı teli dübele bağlanır.
- Üst sıra omega taşıyıcılar askı maşasıyla askı teline asılır; gereken yerde taşıyıcılar omega ekleme parçasıyla uzatılır.
- Alt sıra omega taşıyıcılar üst sıranın altından dik geçirilir ve omega yaylı klipsle bağlanır. Aralık panel ölçüsü kadardır.
- Paneller alttan yukarı bastırılarak tırnaklarıyla alt sıra taşıyıcıya kilitlenir.
- Duvar dibindeki paneller ölçüye göre kesilir, kesik kenarı Kenar C profiline oturtulur ve kenar baskı takozuyla sıkıştırılır.
Panel dizilişi tavanın ortasından başlatılır; böylece iki karşı duvardaki kesik paneller eşit kalır. Kenar panelleri tam panelin yarısından dar kesilmez. Kot ayarı askıdan yapılır; panel kilitlendikten sonra tavanı düzeltmek için paneli sökmek gerekir.
Clip-in tavanın malzemesini tek başına alabilir ya da montajını uzman kadromuza bırakabilirsiniz. Hizmetin kapsamı Montaj Hizmetleri sayfasında.
Panel Sökümü ve Tesisata Erişim
Clip-in panel taşıyıcıya vidalanmaz; tırnaklarıyla kilitlidir. Tavan arkasındaki tesisata ulaşmak için panel söküm aparatıyla aşağı çekilerek yerinden alınır. İş bitince panel yeniden alttan yukarı bastırılır ve kilitlenir.
Bakım için yalnız ilgili panel sökülür; tavanın geri kalanı yerinde kalır. Panel kilitli olduğu için elle yukarı itilerek kaldırılamaz; tavan arkasına aparatla, bilinçli bir müdahaleyle ulaşılır. Bu durum, tavan arkasındaki tesisatın kendiliğinden açılmayan bir yüzeyin arkasında kalmasını isteyen projelerde tercih nedenidir.
Duvar Dibi: Kenar C Profili ve Kenar Baskı Takozu
Clip-in tavanın duvarla birleştiği yerde taşıyıcı görünmez, ama kesik paneller bir yere oturmalıdır. Bu işi Kenar C profili görür: duvara vidalanan profilin içine kesik panelin kenarı girer. Panelin diğer kenarı alt sıra taşıyıcıya kilitlenir.
Kesik kenarın profil içinde oynamaması ve ses yapmaması için kenar baskı takozu kullanılır. Takoz, profilin içinde panelin kenarını üstten bastırır. Kenar panellerinin tam panelin yarısından dar kesilmemesi hem görünüm hem de panelin taşıyıcıya güvenle kilitlenmesi için gereklidir.
Clip-in, Lay-on ve Lay-in Sistemlerinin Farkı
Üç sistem de modüler metal asma tavandır ve panelleri tek tek sökülebilir. Aralarındaki fark, taşıyıcının tavan yüzeyinden görünüp görünmemesi ve panelin taşıyıcıya nasıl bağlandığıdır.
- Clip-in: Taşıyıcı omega profildir ve panellerin arkasında kalır. Panel taşıyıcıya alttan kilitlenir; yüzeyde yalnız panel derzleri görünür. Panel söküm aparatıyla aşağı çekilerek alınır.
- Lay-on sistem: Düz kenarlı panel, T24 ya da T15 taşıyıcı ızgaraya üstten oturur. Panel yüzeyi taşıyıcıyla aynı düzlemde kalır ve tavanda kare ızgara görünür. Panel kilitlenmez; elle yukarı itilip yerinden alınır.
- Lay-in sistem: Taşıyıcı ızgara Lay-on'dakiyle aynıdır; panelin kenarı basamaklıdır. Panel yüzü taşıyıcının altına iner ve taşıyıcı paneller arasında gölgeli bir derz olarak görünür. Panel de Lay-on'daki gibi elle yukarı itilip alınır.
Kısacası seçim, tavanda ızgaranın görünmesinin istenip istenmediğine ve panelin elle mi aparatla mı açılması gerektiğine göre yapılır. Ürün sayfaları için: Clip-in Tavan, Metal Lay-on Tavan ve Metal Lay-in Tavan. Üç sistemin güncel fiyatları asma tavan fiyatları listesinde yan yana.
Panel Ölçüsü, Hammadde ve Yüzey
Clip-in sistemin taşıyıcısı panelden bağımsız anlatılabilir, ama panel seçimi taşıyıcı miktarını doğrudan etkiler.
- Ölçü: Standart paneller 60×60 cm ve 30×30 cm'dir. 30×60, 30×90, 30×120 ve 60×120 cm paneller siparişe göre hazırlanır. Geniş alanlarda çoğunlukla 60×60 cm, banyo ve dar koridor gibi küçük hacimlerde 30×30 cm tercih edilir. 30×30 cm panelde 1 m² için daha çok panel, omega taşıyıcı, yaylı klips ve kenar baskı takozu gerekir.
- Hammadde: Galvaniz çelik sac ya da alüminyum. Sac kalınlığı hammaddeye ve panel ölçüsüne göre 0,50–0,70 mm arasında belirlenir. Alüminyum daha hafiftir ve nemli alanlarda tercih edilir.
- Kenar: Pahlı ya da küt. Pahlı kenarda paneller arasında ince bir derz çizgisi okunur; küt kenarda paneller birbirine dayanır.
- Yüzey ve renk: Elektrostatik toz boya; standart renk beyazdır (RAL 9016). Diğer RAL renkleri ve ahşap desen siparişe göredir.
Aydınlatma Entegrasyonu
Clip-in tavanda aydınlatma çoğunlukla panel yerine takılan LED panelle çözülür: clip-in uyumlu 60×60 cm LED panel, tavan panelinin yerine aynı taşıyıcıya oturur. T ızgara üzerine oturmak için yapılmış standart LED panel clip-in taşıyıcıya kilitlenmez; armatür seçilirken kasanın clip-in uyumlu olması gerekir. Seçenekler Panel Tipi LED Aydınlatma sayfasında. Armatürler tavandan ayrı ürün olarak seçilir ve fiyatlanır.
Akustik
Clip-in panelin yüzeyi perforedir. Delik çapı 1,5, 1,8 ya da 2,5 mm'dir; yüzeyin tamamı perfore olur ya da kenarda 5–10 cm deliksiz bir bordür bırakılır. Delikli yüzey tek başına sesi yutmaz: ses yutma, panelin arkasına uygulanan akustik kumaşla kazanılır. Ses deliklerden geçer ve kumaşta sönümlenir. Akustik kumaş opsiyoneldir. Ses yutma değeri delik düzenine ve kumaşa göre değişir; seçilen ürünün test raporunda yer alır.
Nem, Islak Hacim ve Yangın
Üretici beyanlarında nem dayanımı genellikle galvaniz için %90, alüminyum için %100 bağıl nemdir; seçilen ürünün beyanı esastır. Akustik kumaşlı panelde kumaşın beyanı da ayrıca ele alınır. Banyo ve ıslak hacim gibi nemli alanlarda alüminyum panel tercih edilir; küçük hacimlerde çoğunlukla 30×30 cm panel kullanılır.
Metal gövde yanmaz (A1); toz boyalı yüzeyde sınıf genellikle A2-s1,d0'dır. Akustik kumaş eklenince sınıf kumaşın cinsine göre değişir; kesin sınıf seçilen ürünün performans beyanında yer alır. Bu sınıf tavanın kaç dakika yangına dayandığını göstermez; yangın dayanım süresi yalnız komple sistem testiyle belirlenir.
Hangi Projede Neden Seçilir?

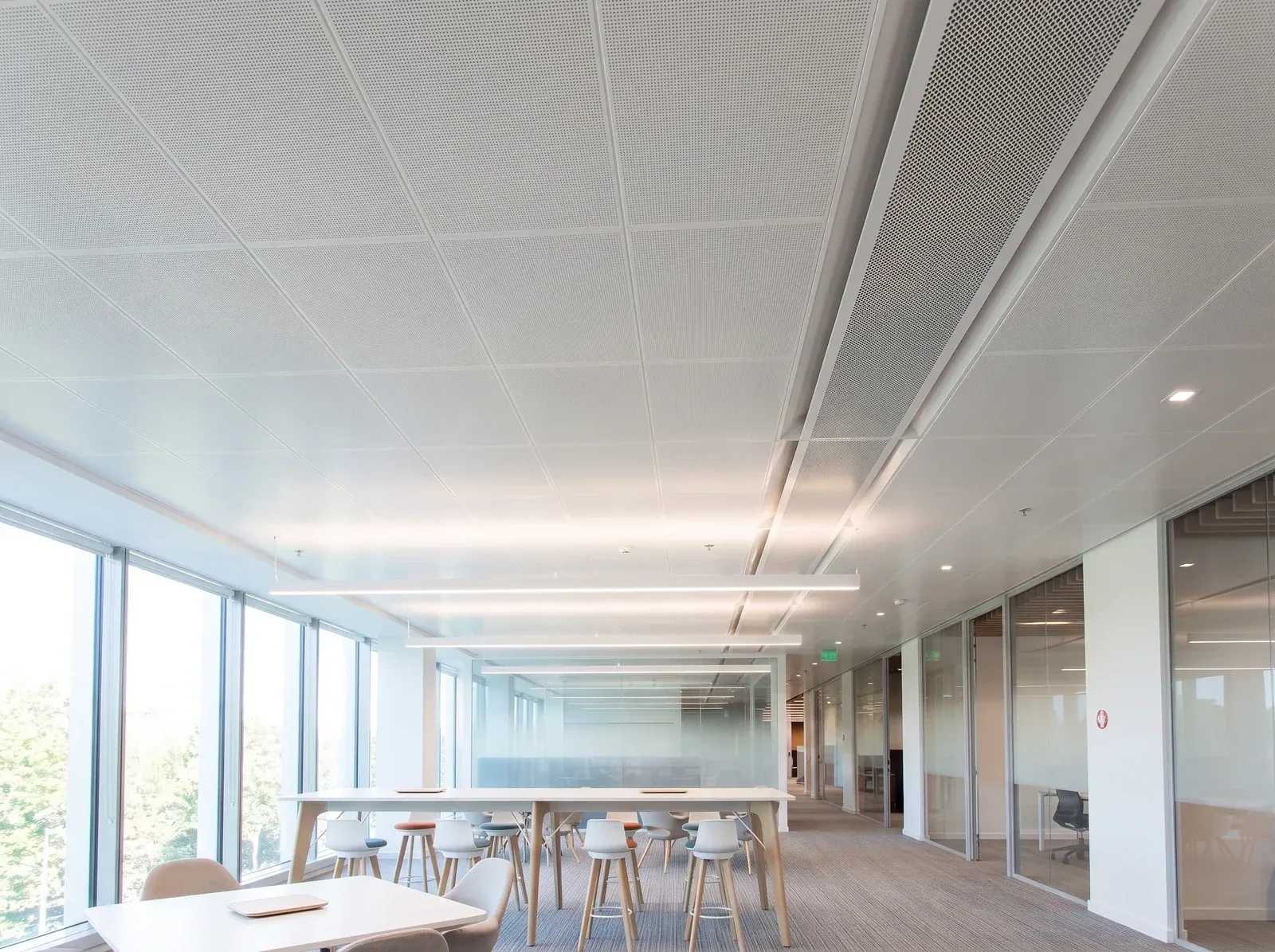

Clip-in sistem ofis, banka, mağaza, alışveriş merkezi, otel, okul, hastane, havalimanı ve metro istasyonu gibi yapılarda, koridorlarda ve ıslak hacimlerde kullanılır. Seçilme nedenleri üçtür:
- Görünüm: Taşıyıcı ızgara görünmez; tavan yüzeyinde yalnız panel derzleri kalır.
- Erişim: Her panel tek başına sökülür; tesisat bakımı için tavanın yalnız ilgili bölümü açılır.
- Kontrollü açılma: Panel kilitli olduğu için kendiliğinden yerinden oynamaz; tavan arkasına aparatla ulaşılır.
Taşıyıcının görünmesinin sorun olmadığı ve panelin aletsiz açılmasının istendiği yerlerde Lay-on ya da Lay-in sistem daha yalın bir çözümdür.
Sık Yapılan Hatalar
- Askıları seyrek atmak: Clip-in tavanda sarkmanın en sık nedeni askıların olması gerekenden seyrek atılmasıdır. Askılar duruma göre 100–120 cm arayla, duvardan ilk taşıyıcı en çok 60 cm uzakta olacak şekilde kurulur.
- Kenar panelini dar kesmek: Panel dizilişi ortalanmadan başlanırsa bir duvarda çok dar bir şerit kalır. Kenar panelleri tam panelin yarısından dar kesilmez.
- Kenar baskı takozunu atlamak: Takozsuz kesik panel Kenar C profili içinde oynar.
- Standart LED panel almak: T ızgaraya göre yapılmış LED panel clip-in taşıyıcıya oturmaz; clip-in uyumlu kasa gerekir.
- Dikdörtgen panelde yönü sonradan seçmek: Panelin hangi kenarından kilitleneceği taşıyıcı miktarını değiştirir; yön malzeme listesinden önce belirlenir.
- Büyük ve ağır panelde standart omega kullanmak: Bu panellerde Heavy Duty taşıyıcı gerekir.
Kamu İşleri ve Şartname
Clip-in tavanın tek bir poz numarası yoktur; numara listeyi yayımlayan kuruma, panelin hammaddesine, ölçüsüne, sac kalınlığına ve akustik kumaşa göre değişir. Poz numarasının nasıl okunduğunu ve güncel listenin nereden bulunacağını POZ Numarası Nedir? yazımızda anlattık.
Sıkça Sorulan Sorular
Bu yazının konusuyla ilgili en çok sorulan soruları kısa cevaplarla topladık.
Clip-in sistem nedir?
Clip-in sistem, metal panellerin gizli omega taşıyıcılara alttan kilitlendiği bir asma tavan sistemidir. Taşıyıcılar panellerin arkasında kalır, yüzeyde yalnız panel derzleri görünür.
Clip-in tavanda kaç sıra taşıyıcı vardır?
İki sıra. Üst sıra askılarla tavana asılır; alt sıra üst sıranın altından dik geçer ve omega yaylı klipsle ona bağlanır. Paneller alt sıraya kilitlenir.
Askılar kaç santimde bir atılır?
Askılar duruma göre 100–120 cm arayla atılır. Üst sıra taşıyıcılar en çok 120 cm arayla, alt sıra taşıyıcılar panel ölçüsünde geçer; duvardan ilk taşıyıcı en çok 60 cm uzakta olur.
Clip-in panel nasıl sökülür?
Panel söküm aparatıyla aşağı çekilerek yerinden alınır. İş bitince alttan yukarı bastırılarak yeniden kilitlenir. Yalnız ilgili panel sökülür, tavanın geri kalanı yerinde kalır.
Kenar C profili ve kenar baskı takozu ne işe yarar?
Kenar C profili duvar dibine 35–40 cm'de bir vidalanır ve kesik panelin kenarı içine oturur. Kenar baskı takozu, profilin içinde panelin kenarını üstten sıkıştırarak oynamasını önler.
Heavy Duty taşıyıcı ne zaman kullanılır?
Büyük ve ağır panellerde. Standart panellerde omega taşıyıcı yeterlidir; Heavy Duty taşıyıcı teklifle fiyatlanır.
Clip-in ile Lay-on arasındaki fark nedir?
Clip-in'de taşıyıcı görünmez ve panel taşıyıcıya kilitlenir. Lay-on'da panel T ızgaraya üstten oturur, ızgara tavanda görünür ve panel elle yukarı itilerek alınır.
Clip-in tavana standart LED panel takılır mı?
Hayır. T ızgaraya oturmak için yapılmış LED panel clip-in taşıyıcıya kilitlenmez; clip-in uyumlu kasalı 60×60 cm LED panel kullanılır.
Clip-in tavan sarkar mı?
Askıları kurala uygun atılan bir clip-in tavanda sarkma beklenmez; galvaniz ve alüminyum paneller nem çekerek ağırlaşmaz. Sarkma çoğunlukla askıların seyrek atılmasından kaynaklanır.
Clip-in tavan tavan yüksekliğinden ne kadar alır?
Kayıp tavan arkasındaki tesisata göre değişir. Montaj kotunu çoğunlukla havalandırma kanalı, kablo tavası ve sprinkler gibi tesisatın en alt seviyesi belirler; kesin kot keşifte netleşir.
