Lay-on Sistem Nedir? Oturmalı Asma Tavanın Bütün Ayrıntıları
Lay-on sistemin parçaları, T24 ve T15 farkı, kanallı taşıyıcı, askı aralığı, panel kaldırarak erişim, LED entegrasyonu ve bu ızgaraya oturan panel türleri.
Melis Ezer YılmazEndüstri MühendisiYayın: · Güncelleme:

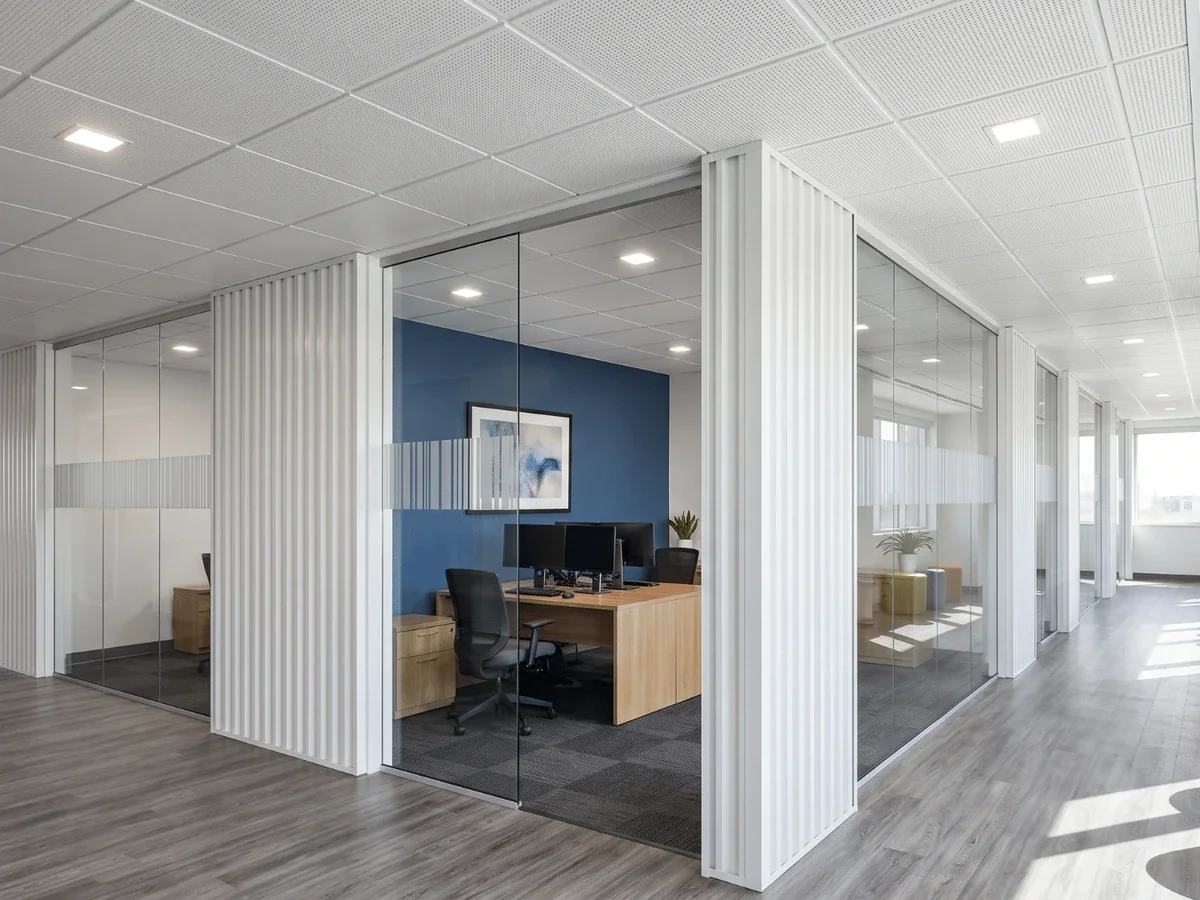

Lay-on sistem, panellerin görünür T taşıyıcı ızgaranın gözlerine üstten serbestçe oturduğu oturmalı bir asma tavan sistemidir. Lay-on bir ürün adı değil, bir kuruluş biçimidir: aynı ızgaraya metal, petek, mesh, taşyünü, karolam ya da PVC panel oturtulabilir. Ürün sayfalarımızı panel türüne göre ayırdık, çünkü teklif ve seçim çoğunlukla panelden başlar. Bu rehber ise panelden bağımsız olarak sistemin kendisini anlatır: parçaları, ızgara modülü, T24 ile T15 farkı, kanallı taşıyıcı, montaj sırası, tesisata erişim, aydınlatma ve sık yapılan hatalar.
Lay-on Sistem Nedir?
Lay-on, Türkçede oturmalı asma tavan olarak da geçer; "lay on", "layon" ve "lay-on tavan" aynı sistemin farklı yazımlarıdır. Ad, panelin taşıyıcıya yerleşme biçiminden gelir: panel, T kesitli taşıyıcının alttaki kanadının üstüne bırakılır ve yalnız kendi ağırlığıyla durur. Vida, klips ya da kilit kullanılmaz.
Taşıyıcı profiller tavan yüzeyinde paneller arasında görünür ve tavanda düzenli bir ızgara çizgisi oluşturur. Bu yüzden lay-on, "görünür taşıyıcılı" asma tavan sistemlerinin en bilinen örneğidir. Düz kenarlı panelde panel yüzü taşıyıcıyla aynı düzlemde kalır; tavan, ızgara çizgileriyle bölünmüş düz bir yüzey olarak okunur.
Sistemin iki temel kararı vardır: ızgaranın modülü (panel ölçüsü) ve taşıyıcının alttan görünen genişliği (T24 ya da T15). Panel türü bu iki kararın üzerine seçilir.
Sistemin Parçaları
Lay-on sistem bir panel ve onu taşıyan beş grup parçadan oluşur. Parça adları, Lay-on Tavan Hesaplama aracındaki ve tekliflerimizdeki adlarla aynıdır.
- Lay-on panel: Izgaranın gözüne üstten bırakılan panel. Metal, petek, mesh, taşyünü, karolam ya da PVC olabilir.
- Ana taşıyıcı (3600 mm): Askılara asılan ve tavanın yükünü taşıyan uzun T profil. Askı yalnız ana taşıyıcıya bağlanır.
- Uzun tali taşıyıcı (1200 mm): Ana taşıyıcılara dik takılan, iki ana taşıyıcı arasını geçen T profil.
- Kısa tali taşıyıcı (600 ya da 300 mm): Uzun talilerin arasına girip gözü panel ölçüsüne bölen kısa T profil. 60×60 cm modülde 600 mm, 30×30 cm modülde 300 mm boyundadır.
- Kenar L19 profili (3000 mm): Duvar dibinde odayı dönen L kesitli profil. Duvar kenarında kesilen paneller bu profile oturur.
- Askı takımı: Çift yaylı askı maşası, askı teli ve çelik dübel. Dübel tavana çakılır, tel indirilir, maşa telin boyunu ayarlayıp ana taşıyıcıyı istenen kotta tutar.
Metal Lay-on tavanın tam takım fiyatına bu parçaların hepsi dahildir; diğer panel türlerinde taşıyıcı setin nasıl fiyatlandığı ilgili ürün sayfasında yazar.
Izgara Modülü: Taşıyıcılar Hangi Aralıkla Dizilir?
Lay-on ızgara tek kattır: ana taşıyıcı, uzun tali ve kısa tali aynı kotta birbirine takılır ve paneller bu ızgaranın gözlerine oturur. Ana taşıyıcılar en çok 120 cm arayla dizilir; askılar duruma göre 100–120 cm arayla atılır. Tali taşıyıcıların aralığını ise panel ölçüsü belirler.
- 60×60 cm: Uzun taliler ana taşıyıcıları 60 cm'de bir bağlar, 600 mm kısa taliler aradaki boşluğu ikiye böler; 60×60 cm gözler oluşur.
- 30×30 cm: Aynı mantık daha sık kurulur; kısa tali 300 mm olur. 1 m² için daha çok panel ve tali taşıyıcı gerekir.
- 30×60 cm: Dikdörtgen göz; uzun ve kısa tali birlikte kullanılır.
- 30×120 ve 60×120 cm: Panel iki ana taşıyıcının arasını tek parça geçer; kısa tali kullanılmaz.
Kare modül tavanda iki yönde eşit bir doku verir; dikdörtgen modül ise tavana yönlü bir çizgi kazandırır. Hangi ölçünün hangi panel türünde bulunduğu aşağıdaki "Hangi Paneller Lay-on Izgaraya Oturur?" bölümünde yazar.
T24, T15 ve Kanallı Taşıyıcı

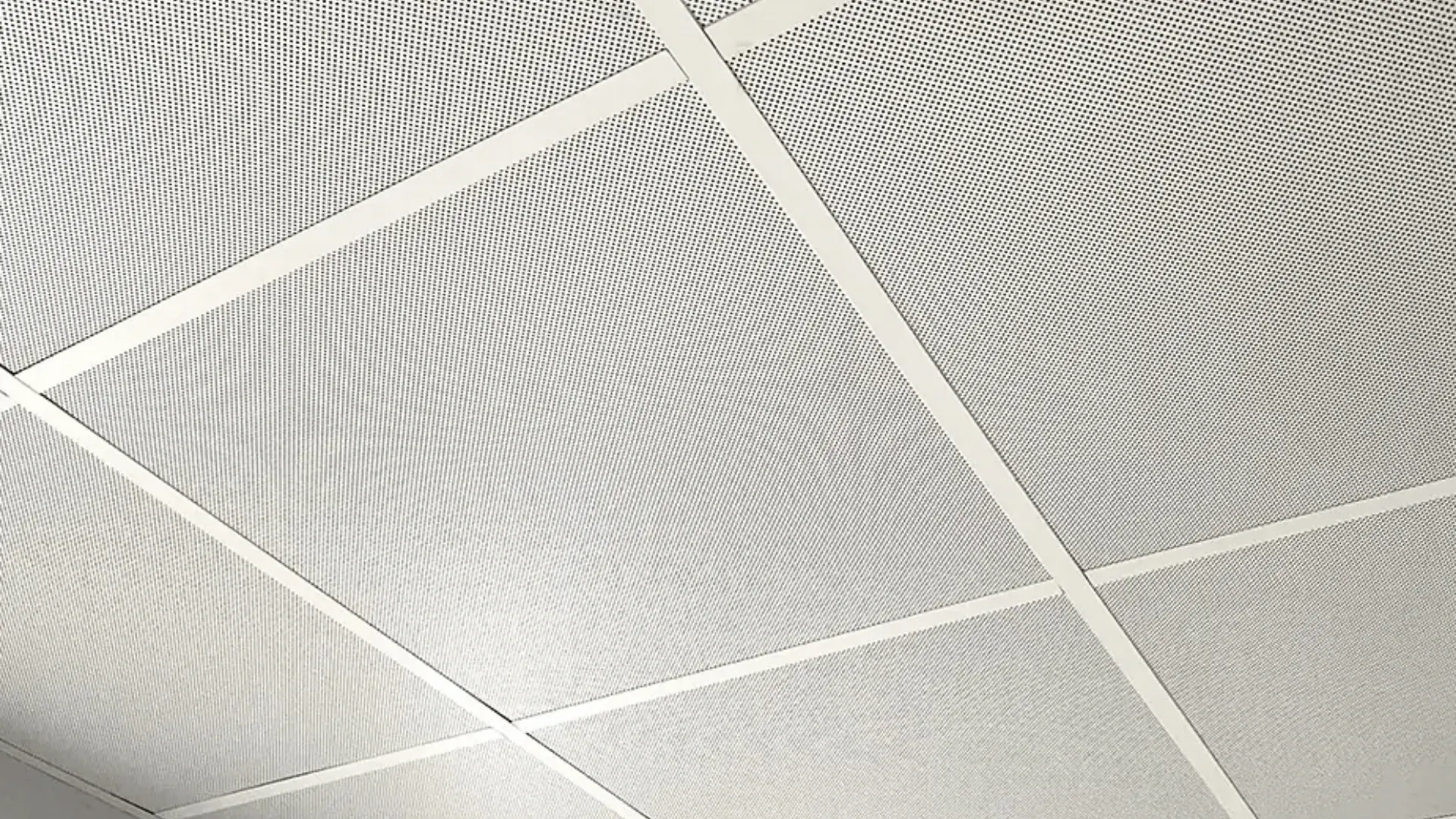

T24 ve T15, taşıyıcının alttan görünen tabanının genişliğini anlatır: T24'te 24 mm, T15'te 15 mm. İkisi de aynı biçimde kurulur ve aynı askı takımını kullanır; aralarındaki seçim teknik değil, görsel bir karardır.
- T24: Standart taşıyıcıdır. Paneller arasında belirgin bir ızgara çizgisi bırakır. Metal Lay-on tavanın liste fiyatı T24 taşıyıcı içindir; karolam ve PVC paneller de T24 ızgarayla kullanılır.
- T15: Daha ince bir çizgi verir; tavan daha sade okunur. Metal Lay-on tavanda siparişe göre kullanılır ve teklifle fiyatlanır. Petek tavanın lay-on uygulaması yalnız T15 taşıyıcıyladır; petek tavanın T15 lay-on ve kendinden taşıyıcılı T10 sistem farkını Petek Tavan T15 Lay-on ve T10 Sistem Farkları Rehberi'nde anlattık.
- Kanallı taşıyıcı: Taşıyıcının alttan görünen yüzünün ortasında boydan boya bir oluk (kanal) bulunur; oluk çoğunlukla taşıyıcıdan farklı bir renkte, örneğin siyahtır. Kanal, ızgara çizgisine gölgeli bir derinlik katar. Metal Lay-on tavanda kanallı T24 taşıyıcı siparişe göre kullanılır.
Taşıyıcının rengi de görünüme girer. Beyaz panelle beyaz ızgara en sade sonucu verir; farklı renkte ızgara ya da kanal, çizgiyi bilinçli olarak öne çıkarır.
Panel kenarı ile taşıyıcı genişliği birlikte seçilir. T15 için hazırlanmış bir panel T24 ızgarada, T24 için hazırlanmış bir panel T15 ızgarada doğru oturmaz. Taşyünü plakalar bu yüzden kenar tipine göre T24 ya da T15 seçeneğiyle sunulur.
Montaj Sırası
Lay-on sistemin montajı her panel türünde aynı sırayla ilerler:
- 1. Kot: Tavanın son seviyesi duvarlara işaretlenir. Bu seviyeyi çoğunlukla tavan arkasında kalacak havalandırma kanalı, kablo tavası ve sprinkler gibi tesisatın en alt noktası belirler.
- 2. Kenar profili: Kenar L19 profili işaretlenen kota göre duvara vidalanır.
- 3. Askılar: Tavana çelik dübeller çakılır, askı telleri indirilir. Askılar duruma göre 100–120 cm arayla atılır.
- 4. Ana taşıyıcılar: Ana taşıyıcılar en çok 120 cm arayla çift yaylı askı maşasıyla askı tellerine asılır ve maşayla terazisine getirilir.
- 5. Tali taşıyıcılar: Uzun taliler ana taşıyıcılara dik takılır; kısa taliler aradaki boşluğu panel ölçüsünde böler.
- 6. Paneller: Panel yukarı kaldırılıp eğilerek ızgaradan geçirilir ve taşıyıcının kanadına bırakılır. Duvar dibinde ölçüye göre kesilen kenar panelleri Kenar L19 profiline oturur.
Kenar panelleri tam panelin yarısından dar kesilmez. Bunun için panel dizilişi tavanın ortasından planlanır ve iki karşı duvardaki kesik paneller eşit bırakılır. Lay-on uygulamalarında keşiften montaja kadar işi uzman kadromuz yürütür; kapsamı montaj hizmetleri sayfasında bulabilirsiniz.
Panel Kaldırarak Tesisata Erişim
Lay-on sistemin en çok tercih edilme nedeni bakım kolaylığıdır. Panel taşıyıcıya bağlı olmadığı için elle yukarı itilir, yana çevrilir ve ızgaradan aşağı alınır; alet gerekmez. İş bitince panel aynı yoldan yerine bırakılır.
- Bakım için yalnız ilgili panel kaldırılır; tavanın geri kalanı yerinde kalır.
- Hasar gören ya da lekelenen tek bir panel, tavanın tamamına dokunmadan değiştirilir.
- Panelin eğilerek çıkarılabilmesi için ızgaranın üstünde bir boşluk kalmalıdır. Petek tavanda bu boşluk en az 100 mm'dir; diğer panellerde kesin kot keşifte netleşir.
Bu özellik lay-on sistemi kablo tavası, vana, damper ve fan-coil gibi düzenli bakım isteyen tesisatın tavan arkasında kaldığı ofis, okul, hastane, mağaza ve koridorlarda öne çıkarır.
Aydınlatma ve Tavan Elemanları Izgaraya Nasıl Oturur?
Lay-on ızgaranın gözü, bir panel kadar yer açar. Aydınlatma ve mekanik elemanlar bu gözlerden yararlanır:
- LED panel: 60×60 cm LED panel, tavan panelinin yerine ızgaranın gözüne oturur; ızgarada ayrıca kesim gerekmez. Seçenekler Panel Tipi LED Aydınlatma sayfasındadır.
- Menfez ve difüzör: Kare menfez ve difüzörler de panel yerine aynı gözlere oturur.
- Spot, dedektör, sprinkler: Panelde delik açılarak yerleştirilir.
- Ağır armatür ve cihazlar: Izgaraya yük bindirilmez; döşemeye ayrı askıyla asılır. Sarkıt ve lineer armatürler de asma tavandan bağımsız askıyla indirilir.
Açık panellerde seçenekler artar. Petek tavanda hücrenin içine yerleşen petek spot kullanılır; ayrıntısı Petek Tavan Aydınlatma ve Spot LED Rehberi'ndedir. Mesh tavanda tavan arkasına yerleştirilen aydınlatmanın ışığı gözlerden süzülür. Armatürler her durumda ayrı ürün olarak seçilir ve fiyatlandırılır.
Hangi Paneller Lay-on Izgaraya Oturur?
Aynı ızgara sistemine altı farklı panel oturur. Panel türü; görünümü, akustiği, neme dayanımı ve temizliği belirler, ama ızgara ve montaj mantığı değişmez.
- Metal Lay-on Tavan: Düz kenarlı, perfore yüzeyli galvaniz çelik ya da alüminyum panel. Standart ölçüler 60×60 ve 30×30 cm; 30×60, 30×90, 30×120 ve 60×120 cm siparişe göre. Standart taşıyıcı T24.
- Petek Tavan: Açık hücreli, 60×60 cm monte panel; yalnız T15 taşıyıcıyla. Hücreler tavan arkasını belirli bir bakış açısına kadar gizler ve hava dolaşımına izin verir.
- Mesh Tavan: Genişletilmiş metal, ağ dokulu panel; lay-on seçeneğinde 60×60 ve 60×120 cm, T24 ya da T15 taşıyıcıyla. Mesh tavanın lay-in ve hook-on seçenekleri de vardır.
- Taşyünü Asma Tavan: Mineral lifli, 60×60 cm plaka; T24 ya da T15 ızgaraya oturur. Lifli yapısı ses yutmaya katkı verir.
- Karolam / Karopan Tavan: Ön yüzü silinebilir vinil kaplı, arka yüzü alüminyum folyolu alçı panel; 60×60 cm, T24 ızgarayla.
- Plastik Tavan (PVC): 60×60 cm PVC kaset panel T24 ızgaraya oturur.
Taşyünü plakalarda kenar tipi önemlidir: düz kenarlı plaka lay-on görünümü verir; sarkmalı (basamaklı) kenarlı plaka da aynı ızgaraya oturur, ama yüzü taşıyıcının altına iner ve lay-in görünümüne geçer.
Lay-on, Lay-in, Clip-in ve Hook-on Farkı
Dört sistemi ayıran, panelin taşıyıcıya göre konumu ve tavanda taşıyıcının ne kadar göründüğüdür.
- Lay-on: Düz kenarlı panel T taşıyıcıya oturur, yüzü taşıyıcıyla aynı düzlemde kalır; ızgara görünür.

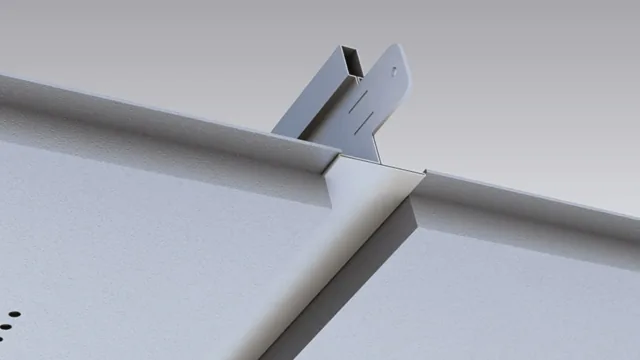

- Lay-in: Taşıyıcı ızgara ve askı takımı lay-on ile aynıdır; farkı panelin basamaklı kenarıdır. Panel yüzü taşıyıcının altına sarkar ve taşıyıcı paneller arasında gölgeli bir derz olarak okunur. Duvar dibinde L yerine Z köşe profili kullanılır.

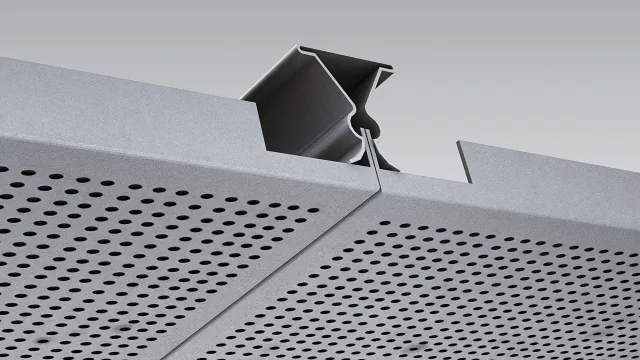

- Clip-in: Taşıyıcı panellerin arkasında gizli kalır; yüzeyde yalnız panel derzleri görünür.
- Hook-on: Kenarı kancalı paneller gizli bir taşıyıcıya asılır; sitemizde Mesh Tavan seçeneği olarak bulunur.
Izgaranın görünmesi lay-on'da bir kusur değil, bir tercihtir: düzenli bir çizgi verir ve her panelin elle alınabilmesini sağlar. Taşıyıcının hiç görünmemesi isteniyorsa clip-in, gölgeli bir derz isteniyorsa lay-in değerlendirilir. Güncel fiyatları asma tavan fiyatları listesinde karşılaştırabilirsiniz.
Akustik, Nem ve Yangın Panele Göre Değişir
Izgara bu üç konuda belirleyici değildir; sonucu seçilen panel belirler.
- Akustik: Metal panelde ses yutma, perfore panelin arkasına uygulanan akustik kumaşla kazanılır: ses deliklerden geçer ve kumaşta sönümlenir. Petek ve mesh panel standart hâliyle akustik değildir; arkasına kumaş ya da şilte eklendiğinde ses yutar. Taşyünü plakanın lifli yapısı ses yutmaya katkı verir. Değer her ürünün kendi test raporunda yer alır; tek bir genel değer yoktur.
- Nemli alan: Metal panelde nemli alanlarda alüminyum tercih edilir; üretici beyanlarında genellikle galvaniz %90, alüminyum %100 bağıl nem verilir, seçilen ürünün beyanı esastır. Panel kadar ızgaranın ve askının da ortama uygun seçilmesi gerekir. Doğrudan su temasında PVC, silinebilir yüzey gereken yerlerde karolam öne çıkar; taşyünü plaka ıslak hacimler için önerilmez.
- Yangın: Metal gövde yanmaz (A1); toz boyalı yüzeyde sınıf genellikle A2-s1,d0'dır; akustik kumaş eklenince kumaşın cinsine göre değişir. Diğer panel türlerinde sınıf malzemeye göre değişir; kesin sınıf seçilen ürünün performans beyanında yer alır. Yangına tepki sınıfı, tavanın kaç dakika yangına dayandığını göstermez; dayanım süresi yalnız komple sistem testiyle belirlenir.
Malzeme Hesabı, Teklif ve Kamu Pozu
Lay-on sistemde malzeme miktarını tavanın ölçüsü ve panel ölçüsü belirler. Lay-on Tavan Hesaplama aracı tavanın en ve boyundan panel, ana ve tali taşıyıcı, Kenar L19 profili ve askı takımı adetlerini çıkarır, ızgarayı üstten çizer. Araç düz dikdörtgen tavanı esas alır ve fire içermez; kolon, girinti ya da düzgün olmayan duvar varsa ek kenar profili gerekir ve net miktar keşifte çıkar.
Teklif için metraj ya da tavan planı, panel türü ve ölçüsü, taşıyıcı tipi (T24, T15, kanallı), renk ve teslimat şehri yeterlidir; montaj da isteniyorsa tavan yüksekliği eklenir. Kamu işlerinde oturmalı sistem, birim fiyat listelerinde ayrı kalemlerle yer alır; doğru kalemin nasıl bulunacağını POZ Numarası Nedir? rehberinde anlattık.
Sık Yapılan Hatalar
- Askıları seyrek atmak: Lay-on tavanda sarkmanın en yaygın nedenidir. Askılar duruma göre 100–120 cm arayla, ana taşıyıcılar en çok 120 cm arayla atılır.
- Izgaraya yük bindirmek: Ağır armatür, cihaz ya da sarkıt aydınlatma ızgaraya asılmaz; döşemeye ayrı askıyla bağlanır.
- Kenar panelini çok dar kesmek: Duvar dibinde ince şeritler hem kötü görünür hem de taşıyıcıya güvenle oturmaz. Diziliş ortadan planlanır, kenar parçaları yarım panelden dar bırakılmaz.
- Panel kenarı ile taşıyıcıyı eşleştirmemek: T15 için hazırlanmış panel T24 ızgaraya ya da tersi oturtulmaz; panel ve taşıyıcı aynı sistem için seçilir.
- Tesisat kotunu hesaba katmamak: Tavan kotu, tavan arkasındaki en alçak tesisata ve panelin eğilerek çıkarılabileceği boşluğa göre belirlenir; kot keşifte netleşmeden ızgara kurulmaz.
- Nemli alanda yalnız paneli düşünmek: Alüminyum panel tek başına yeterli değildir; ızgara ve askı da aynı ortama uygun seçilir.
Sıkça Sorulan Sorular
Bu yazının konusuyla ilgili en çok sorulan soruları kısa cevaplarla topladık.
Lay-on sistem bir ürün mü, bir sistem mi?
Bir sistemdir. Lay-on, panellerin görünür T taşıyıcı ızgaraya üstten oturduğu kuruluş biçiminin adıdır. Aynı ızgaraya metal, petek, mesh, taşyünü, karolam ya da PVC panel oturur; ürün sayfalarımız bu panel türlerine göre ayrılmıştır.
Lay-on ile oturmalı asma tavan aynı şey mi?
Evet. Oturmalı asma tavan, lay-on sistemin Türkçe adıdır; "lay on" ve "layon" da aynı sistemin farklı yazımlarıdır.
T24 mü, T15 mi seçmeliyim?
İkisi aynı biçimde kurulur; fark taşıyıcının alttan görünen genişliğidir. T24 standarttır ve daha belirgin bir ızgara çizgisi verir. T15 daha ince bir çizgiyle daha sade bir tavan görünümü sağlar; petek tavanın lay-on uygulaması yalnız T15 iledir.
Kanallı taşıyıcı nedir?
Alttan görünen yüzünün ortasında boydan boya bir oluk bulunan T taşıyıcıdır. Oluk çoğunlukla farklı bir renkte olur ve ızgara çizgisine gölgeli bir derinlik katar. Metal Lay-on tavanda siparişe göre kullanılır.
Lay-on tavanda tesisata nasıl ulaşılır?
Panel elle yukarı itilir, yana çevrilir ve ızgaradan aşağı alınır; alet gerekmez. Yalnız ilgili panel kaldırılır, iş bitince panel yeniden taşıyıcının üzerine bırakılır.
Aynı tavanda farklı panel türleri birlikte kullanılabilir mi?
Izgara aynı modülde ve aynı taşıyıcı tipiyle kurulduysa gözlere aynı ölçüdeki farklı paneller oturtulabilir; LED panel ve menfezler de bu yolla tavan paneli yerine takılır. Panellerin kenar tipi ve ölçüsü ızgarayla uyumlu olmalıdır; karar seçilen ürünler üzerinden keşifte verilir.
Lay-on tavan sarkar mı?
Askıları kurala uygun atılan ve ızgarasına ek yük bindirilmeyen bir lay-on tavanda sarkma beklenmez. Sarkma çoğunlukla askıların olması gerekenden seyrek atılmasından ya da ızgaraya armatür yükü bindirilmesinden kaynaklanır.
Lay-on tavan tavan yüksekliğinden ne kadar alır?
Kaybı tavan arkasındaki tesisat belirler: kot, kalacak kanal, kablo tavası ve sprinkler gibi tesisatın en alt seviyesine göre alınır. Panelin eğilerek çıkarılabilmesi için ızgaranın üstünde boşluk bırakılır; kesin kot keşifte netleşir.
