Kendinden Taşıyıcılı T10 Petek Tavan Sistemi Nedir?
T10, petek tavanın lamellerini taşıyıcılarla tavanda tek kafes olarak kuran sistemidir. Parçaları, kurulum mantığı, görünümü ve hangi projede seçildiği.
Melis Ezer YılmazEndüstri MühendisiYayın: · Güncelleme:
Kendinden taşıyıcılı T10, petek tavanın hazır panel yerine 600 mm'lik iç ve dış lamellerin T10 ana ve tali taşıyıcılarla birlikte tavanda kurulduğu taşıyıcı sistemidir. Tavan, 60×60 cm'lik panellerin yan yana dizilmesiyle değil, yerinde örülen tek bir kafes olarak oluşur; bu yüzden yüzeyde taşıyıcı çizgisi ayrıca okunmaz ve tavan yekpare görünür. Bu rehber T10 sisteminin kendisini anlatır: hangi parçalardan oluştuğunu, nasıl kurulduğunu, görünümü neyin belirlediğini, tavan arkasına erişimin nasıl düşünülmesi gerektiğini ve hangi projede seçildiğini. İki sistemin yan yana karşılaştırması için Petek Tavan T15 Lay-on ve T10 Sistem Farkları Rehberi'ne bakabilirsiniz.
T10 sistemi neden "kendinden taşıyıcılı" denir?

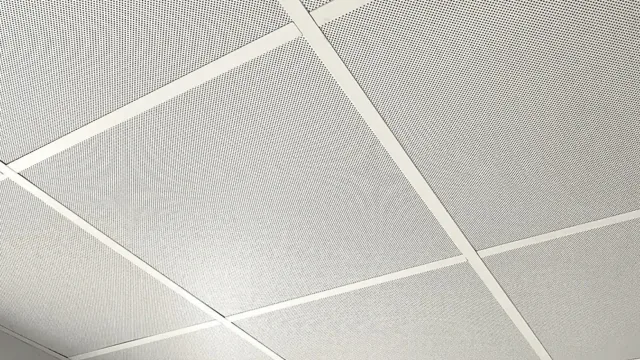

Petek tavan iki taşıyıcı sistemle uygulanır. T15 Lay-on sistemde 60×60 cm monte paneller, önceden kurulmuş T15 ana ve tali taşıyıcıların üzerine oturur; panel ile ızgara iki ayrı katmandır. T10 sistemde bu ayrım yoktur: lameller şantiyeye demonte gelir ve T10 taşıyıcılarla birlikte aynı kafesin parçası olarak kurulur.
"Kendinden taşıyıcılı" ifadesi bunu anlatır. Hazır panellerin oturduğu ayrı, görünür bir ızgara yoktur; lameller ve taşıyıcılar birlikte tek bir yapı oluşturur. Sonuçta ortaya çıkan, modüllerden toplanmış bir yüzey değil, baştan sona aynı dokuyla devam eden bir tavandır.
Sistemin adındaki "10", profil tabanının genişliğidir. T10 sistemde profil tabanı 10 mm, T15 sistemde 15 mm'dir; profil yüksekliği iki sistemde de 40 mm'dir.
T10 sisteminin parçaları
T10 sistemin malzeme listesi T15'ten farklıdır. Hazır panel yerine lamel, 3600 mm'lik ana taşıyıcı yerine daha kısa bir ana taşıyıcı ve buna bağlı olarak ekleme parçası vardır; askı takımına da bir parça eklenir.
- İç lamel ve dış lamel (600 mm): Hücreleri kuran U kesitli metal profillerdir. Dik açıyla birbirine kilitlenerek kare hücreleri oluşturur. Hammadde alüminyum ya da galvaniz, sac kalınlığı 0,30–0,50 mm aralığındadır.
- T10 ana taşıyıcı (1800 mm): Sistemin omurgasıdır. Boyu T15 ana taşıyıcısının yarısı kadardır.
- T10 ana taşıyıcı ekleme parçası: 1800 mm'lik ana taşıyıcıları uç uca bağlar. Ana taşıyıcı kısa olduğu için birkaç metrelik bir tavanda bile ana hatlar ekleme parçasıyla uzatılır.
- T10 uzun tali taşıyıcı (1200 mm) ve kısa tali taşıyıcı (600 mm): Ana taşıyıcılar arasında 60×60 cm modülü tamamlar.
- Kenar profili: 3000 mm boyunda L19 profilidir; duvar çevresinde tavanın bitişini oluşturur.
- Askı takımı: Çelik dübel, askı teli ve çift yaylı askı maşasından oluşur. T10 sistemde bunlara askı yayı eklenir.
Bu parçaların hepsi T10 tam takımını oluşturur. Tavan ölçünüze göre her parçanın metre ve adet karşılığını Petek Tavan Hesaplama aracında "T10 Demonte" seçeneğiyle görebilirsiniz. Araç, iki sistemde de 60×60 cm modül üzerinden hesap yapar; T10'da lamel adedini, lamellerin 600 mm boyuna göre bir üst adede yuvarlayarak verir.
Kurulum mantığı: tavan yerinde örülür
T15 sistemde iş iki aşamalıdır: önce ızgara kurulur, sonra monte edilmiş paneller ızgaraya oturtulur. T10 sistemde ise panel hazır gelmez. İç ve dış lameller, T10 ana ve tali taşıyıcılarla birlikte tavanda kurulur; hücreler şantiyede, tavanın kendi kotunda oluşur.
Bu farkın sahada üç sonucu vardır:
- Teslim demonte olur. Malzeme koli koli lamel, taşıyıcı ve bağlantı parçası olarak gelir. Hazır panelin kapladığı hacim olmadığı için taşıma ve depolama buna göre planlanır.
- İşçilik tavanda yoğunlaşır. T15'te atölyede tamamlanmış olan hücre örme işi, T10'da tavanın altında yapılır. Hücre hatlarının bütün tavan boyunca düz ve paralel gitmesi, kurulumun özenine bağlıdır; çünkü T10'da hatayı saklayacak bir modül çizgisi yoktur.
- Ana hat eklenerek ilerler. Ana taşıyıcı 1800 mm olduğu için uzun hatlar ekleme parçalarıyla kurulur. Ekleme noktalarının hizası, tavanın düzlüğünü doğrudan etkiler.
Montaj için tavan boşluğu en az 100 mm olmalıdır. Kesin montaj kotunu çoğunlukla tavan arkasında kalacak havalandırma kanalı, kablo tavası ve sprinkler gibi tesisatın en alt seviyesi belirler; kot keşifte netleşir. Askı aralıkları ve kurulum sırası, seçilen ürün üzerinden hazırlanan uygulama projesinde gösterilir ve uygulamayı uzman kadromuz yapar. T15 sistemin adım adım montajı için Petek Tavan Montaj ve Demontaj Rehberi'ne bakabilirsiniz; o rehberdeki ölçüler T15 içindir, T10'a doğrudan uygulanmaz.
Yekpare görünümü ne sağlar?

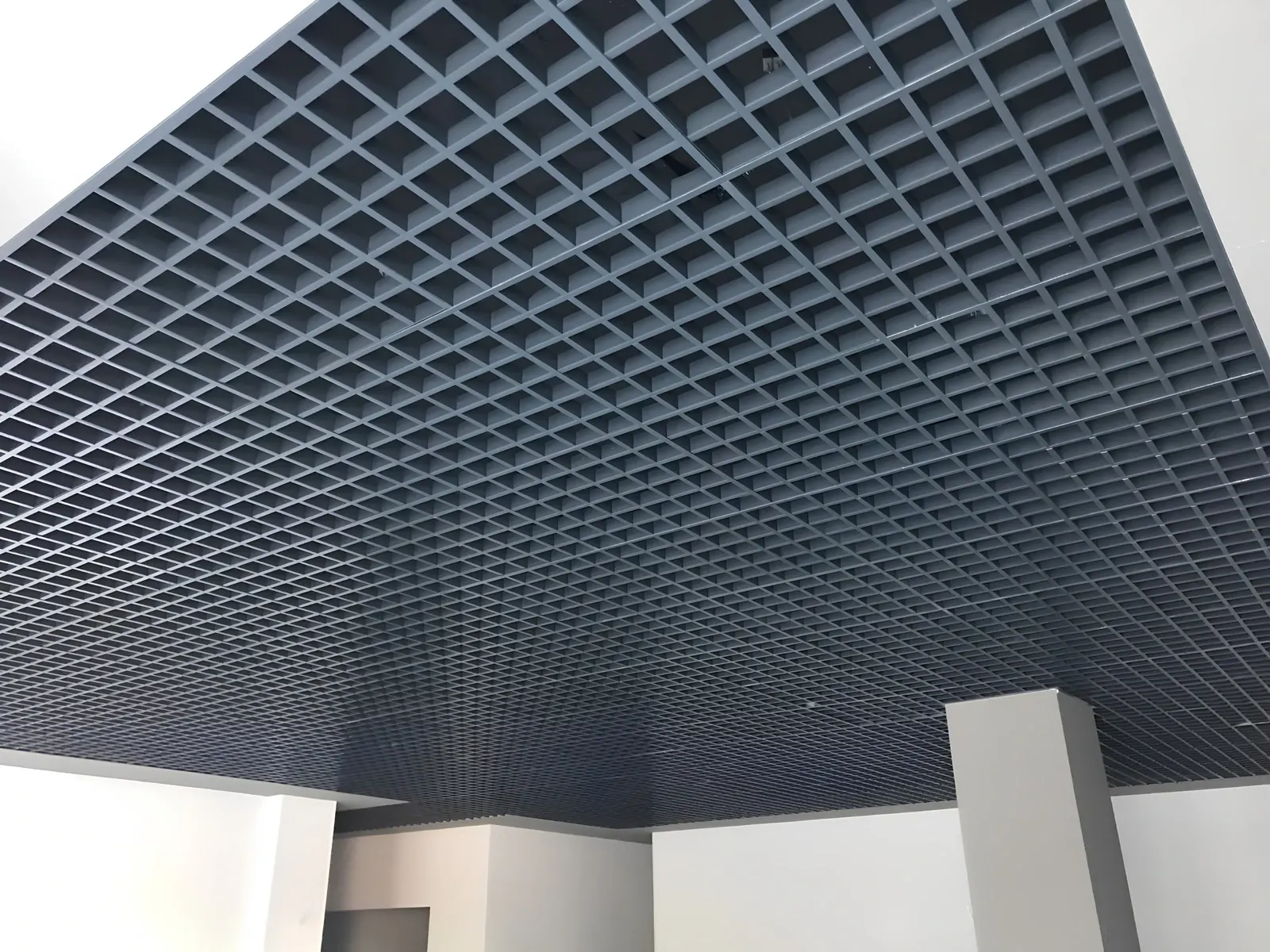

T10'un seçilme nedeni görünümüdür. T15 sistemde tavan 60×60 cm'lik modüllerden toplanır ve modüllerin taşıyıcıya oturduğu hatlar tavanda bir ızgara düzeni olarak okunabilir. T10 sistemde lameller ve taşıyıcılar birlikte tek kafes olarak kurulduğu için taşıyıcı çizgisi ayrıca görünmez; tavan duvardan duvara aynı hücre dokusuyla devam eder.
Bu etkiyi üç şey belirler:
- İnce profil tabanı: 10 mm'lik taban, hücre çizgilerini T15'e göre daha ince gösterir.
- Modül sınırı olmaması: Hazır panel kenarı olmadığı için hücreler arasında panel birleşimini gösteren çift çizgi ya da kalın hat oluşmaz.
- Kurulum hassasiyeti: Yekpare görünüm ancak hücre hatları bütün tavan boyunca düz gittiğinde elde edilir. Bu nedenle T10'da sonuç, malzeme kadar işçiliğe de bağlıdır.
Hücre ölçüsü, renk ve yüzey seçimi T10'da da görünümü belirleyen asıl etkenlerdir. Küçük hücre tavan arkasını daha iyi gizler, büyük hücre tavanı daha açık gösterir. Hücre ölçüsü seçiminin ayrıntısı Petek Tavan Ölçüleri ve Hücre Seçimi Rehberi'nde yer alır. T10'da hangi hücre ölçüsü ve renk seçeneğinin sunulabildiği, stok durumuna göre teklif aşamasında netleşir.
Söküm ve tesisata erişim
Petek tavanda "panel kaldırarak tesisata erişim" T15 Lay-on sisteme ait bir özelliktir. T15'te panel taşıyıcının üzerinde serbest durur; bakım için yalnız ilgili panel kaldırılır, tavanın geri kalanı yerinde kalır.
T10 sistemde kaldırılacak hazır bir panel yoktur. Tavan yerinde örülmüş tek bir kafestir; bu yüzden T15'teki gibi tek modülü kaldırıp yerine bırakma kolaylığı T10'da beklenmemelidir. Bu, T10'u yanlış bir seçim yapmaz; yalnızca tesisat planlamasının tavan kurulmadan önce yapılmasını gerektirir:
- Sık bakım isteyen vana, damper, fan-coil ve benzeri noktaların yeri tavan kurulmadan önce netleştirilmelidir.
- Bu noktalara nasıl erişileceği, seçilen ürün ve tavan planı üzerinden uygulama projesinde belirlenir.
- Tavan arkasına düzenli erişimin işletmenin günlük ihtiyacı olduğu alanlarda T15 Lay-on sistem daha uygun kalır.
Açık hücreli yapı her iki sistemde de korunur: hücreler kapalı bir yüzey oluşturmaz, tavan arkası ile hacim arasında hava dolaşır.
Aydınlatma, hava, yangın ve nem
T10 sistemde de aydınlatma tavanın düzenini bozmadan çözülür; ancak seçeneklerden biri T15'e özgüdür.
- Petek spot: Hücrenin içine yerleşen, hücre ölçüsüne uyumlu armatürdür. Seçenekler Petek Tavan Spot Aydınlatma sayfasındadır.
- Lineer ve sarkıt armatür: Hücrelerin içinden indirilir ve asma tavandan bağımsız askıyla asılır.
- 60×60 cm LED panel: Bir petek panelin yerine takılır; bu yüzden T15 sisteme özgüdür. T10'da yerine takılacak 60×60 panel olmadığı için aydınlatma planı spot ve lineer armatür üzerinden kurulur.
Armatürler petek tavan fiyatına dahil değildir; ayrı ürün olarak seçilir. Aydınlatma seçeneklerinin ayrıntısı için Petek Tavan Aydınlatma ve Spot LED Rehberi'ne bakabilirsiniz.
Ürün sayfasında verilen açık alan oranları (hücre ölçüsüne göre %49–86) ve tavan arkasının görünmediği bakış açıları T15 sistem içindir. T10'da profil tabanı daha ince olduğundan aynı hücre ölçüsünde net açıklık farklıdır; bu değerler T10'a doğrudan taşınmamalıdır. Sprinklerin tavan üstünde bırakılıp bırakılamayacağı ve menfez yerleşimi projenin yangın ve mekanik tesisat tasarımıyla belirlenir; konunun çerçevesi Petek Tavan Yangın ve Sprinkler Rehberi'ndedir.
Yangın sınıfında metal gövde yanmaz (A1); toz boyalı ve ahşap desenli yüzeyde sınıf genellikle A2-s1,d0'dır; kesin sınıf seçilen ürünün performans beyanında yer alır. Nem için üretici beyanlarında bağıl nem sınırı genellikle galvanizde %90, alüminyumda %100'dür; seçilen ürünün beyanı esastır. Islak ve sürekli nemli hacimlerde alüminyum tercih edilir; iki hammaddenin farkı Alüminyum ve Galvaniz Petek Tavan Karşılaştırması'nda anlatılır.
T10 hangi projede seçilir?
T10'u seçtiren, tavanın tek parça bir yüzey gibi görünmesi isteğidir. Şu durumlarda öne çıkar:
- Tavanın mimari bir öğe olduğu hacimler: Giriş holü, lobi, atriyum gibi tavanın uzaktan ve geniş açıyla görüldüğü, modül çizgisinin istenmediği alanlar.
- Kesintisiz büyük yüzeyler: Hücre dokusunun duvardan duvara aynı ritimle devam etmesinin tasarımın parçası olduğu projeler.
- Tavan arkasına seyrek erişilen alanlar: Tesisatın yoğun bakım istemediği ya da bakım noktalarının önceden planlanabildiği hacimler.
Tavan arkasındaki tesisata sık ve hızlı müdahalenin günlük bir ihtiyaç olduğu ofis katları, mağazalar ve teknik koridorlarda ise tek panel kaldırarak erişim sağlayan T15 Lay-on sistem daha pratik bir çözümdür. Bazı projelerde iki sistem birlikte de düşünülebilir: görünümün önemli olduğu bölümde T10, servis yoğun bölümde T15.
T10 seçerken sık yapılan hatalar
- T15 liste fiyatını T10 için kullanmak: Ürün sayfasındaki m² fiyatları T15 sistem içindir. T10'un set içeriği farklıdır; stok ve fiyat ayrıca sorulur.
- T10'da 60×60 LED panel planlamak: LED panel bir petek panelin yerine takılır; T10'da bu yuva yoktur.
- T15'in erişim kolaylığını T10'da beklemek: Tek panel kaldırarak erişim T15'e özgüdür. T10'da bakım noktaları önceden planlanmalıdır.
- T15 tablolarını T10'a taşımak: Açık alan oranı, bakış açısı ve montaj aralıkları için verilen değerler T15 içindir.
- Ekleme parçası ve askı yayını listeden düşürmek: 1800 mm'lik ana taşıyıcı ekleme parçası ister; askı takımına askı yayı eklenir. Malzeme listesini hesaplama aracının T10 Demonte seçeneğiyle çıkarmak bu eksikleri önler.
Fiyat, stok ve teslim
T10 sistem demonte teslim edilir. Ürün sayfasındaki liste fiyatları T15 sistem içindir; T10 için stok, fiyat ve teslim süresi siparişte netleşir. Fiyatlara KDV dahil değildir, montaj bedeli ayrıca belirlenir. Petek tavanı yalnız malzeme olarak alabilir ya da keşif, projelendirme, sevkiyat ve montajın tek elden yürütüldüğü kapsamda montaj hizmetlerimizle birlikte alabilirsiniz. Ürünün tüm seçeneklerini Petek Tavan sayfasında inceleyebilir, T10 için güncel durumu iletişim kanallarımız üzerinden sorabilirsiniz.
Sıkça Sorulan Sorular
Bu yazının konusuyla ilgili en çok sorulan soruları kısa cevaplarla topladık.
T10 sistemde ayrı bir taşıyıcı ızgara var mı?
T10 ana ve tali taşıyıcılar vardır, ancak T15'teki gibi hazır panellerin üstüne oturduğu ayrı bir görünür ızgara oluşturmaz. Lameller taşıyıcılarla birlikte tavanda kurulur ve tek bir kafes oluşur; bu yüzden tavanda taşıyıcı çizgisi ayrıca okunmaz.
T10 petek tavan neden demonte gelir?
T10'da hücreler şantiyede, iç ve dış lamellerin taşıyıcılarla birlikte kurulmasıyla oluşur. Hazır 60×60 cm panel bu sistemin parçası değildir; malzeme lamel, taşıyıcı ve bağlantı parçası olarak teslim edilir.
T10 tavanda tesisata nasıl erişilir?
T10'da kaldırılacak hazır panel olmadığı için T15'teki tek panel kaldırarak erişim yöntemi geçerli değildir. Sık bakım isteyen noktaların yeri tavan kurulmadan önce belirlenir ve erişim şekli uygulama projesinde netleşir.
T10 sistemde hangi aydınlatma kullanılabilir?
Hücreye yerleşen petek spot ile hücrelerin içinden indirilen lineer ve sarkıt armatürler kullanılır. 60×60 cm LED panel bir petek panelin yerine takıldığı için T15 sisteme özgüdür.
T10 malzeme listesini nasıl çıkarabilirim?
Petek Tavan Hesaplama aracında tavanın en ve boyunu girip "T10 Demonte" seçeneğini işaretlediğinizde iç ve dış lamel, T10 ana ve tali taşıyıcılar, ekleme parçası, kenar profili ve askı takımı listelenir. Liste fire içermez; net miktar keşif ya da uygulama projesi üzerinden çıkarılır.
