Baffle Tavanda Tırnaklı Taşıyıcı Sistemi Nedir?
Baffle tavanın tırnaklı taşıyıcısı nasıl çalışır? Kilitlenme mantığı, taşıyıcı boyu ve aralığı, yaylı ve yaysız seçenek, askı türleri, diğer sistemlerden farkı.
Melis Ezer YılmazEndüstri MühendisiYayın: · Güncelleme:
Tırnaklı taşıyıcı, baffle tavanda U kesitli panellerin vidasız ve perçinsiz biçimde kilitlendiği, panellerin aralığını da kendi tırnak dizisiyle belirleyen ana taşıyıcı profildir. Panel rengi, kesiti ve aks aralığı tavanın görünümünü belirler; taşıyıcı ise bu görünümün düz, terazisinde ve sökülüp takılabilir kalmasını sağlar. Bu rehberde taşıyıcının kendisini anlatıyoruz: tırnağın işlevi, kilitlenme mantığı, taşıyıcı boyu ve aralığı, yaysız ve emniyet yaylı seçenek, tel ve tij ile asma, askısız uygulama ve bu sistemin lay-on, clip-in gibi ızgaralı sistemlerden farkı. Montaj adımları, ekleme detayları ve aks tabloları için ilgili rehberlere bağlantı verdik.
Tırnaklı Taşıyıcı Nedir, Sistemde Ne İş Görür?
Tırnaklı taşıyıcı, tavana asılan ve baffle panellere dik doğrultuda uzanan 3 metre boyundaki ana taşıyıcı profildir. Üzerindeki tırnaklar, panellerin takılacağı noktaları belirler; panel bu tırnaklara alttan bastırılarak yerine kilitlenir. Böylece taşıyıcı aynı anda üç iş görür:
- Taşır: Panellerin ağırlığını askılar aracılığıyla ham tavana aktarır.
- Hizalar: Tırnak dizisi, panellerin hangi aralıkla dizileceğini, yani aks aralığını belirler.
- Tutar ve bırakır: Panel vida veya perçin olmadan kilitlenir; gerektiğinde tek başına sökülüp aynı yere geri takılır.
Baffle tavan tam takımı paneller, tırnaklı taşıyıcı ve projeye göre seçilen askı setinden oluşur. Standart tam takımda taşıyıcı yaysızdır. 3 metreyi aşan hatlar için panel ve taşıyıcı ekleme parçaları teklifte ayrıca fiyatlanır; hat sonundaki panel kapağı opsiyonel aksesuardır.
Kilitlenme Mantığı: Panel Taşıyıcıya Nasıl Tutunur?
Baffle paneli U kesitlidir ve açık ağzı yukarıda olacak biçimde taşıyıcının altına getirilir. Panel alttan yukarı doğru bastırıldığında üst kenarları taşıyıcının tırnaklarına geçer ve panel seçilen aks kademesindeki yerine kilitlenir. Bağlantıda vida, perçin ya da kaynak yoktur.
Bu bağlantının sökülebilir olması sistemin en önemli kullanım avantajıdır. Tavan arkasındaki tesisata ulaşmak gerektiğinde panel tırnaktan kurtarılıp indirilir; taşıyıcı hattı ve askılar yerinde kalır, komşu paneller etkilenmez. İş bitince aynı panel aynı tırnağa yeniden takılır. Panelin tırnaktan nasıl çıkarıldığını ve geri takıldığını adım adım Baffle Tavan Montaj ve Demontaj Rehberi'nde anlattık.
Geniş akslı tavanlarda kablo tavası, sprinkler hattı ve kanal gibi bileşenlere paneller arasından kısmen doğrudan ulaşılabilir; dar akslarda panel sökülür. Bu yüzden sık bakım gerektiren noktalar, proje aşamasında taşıyıcı planına göre konumlandırılır.
Tırnak Adımı Aks Aralığını Belirler

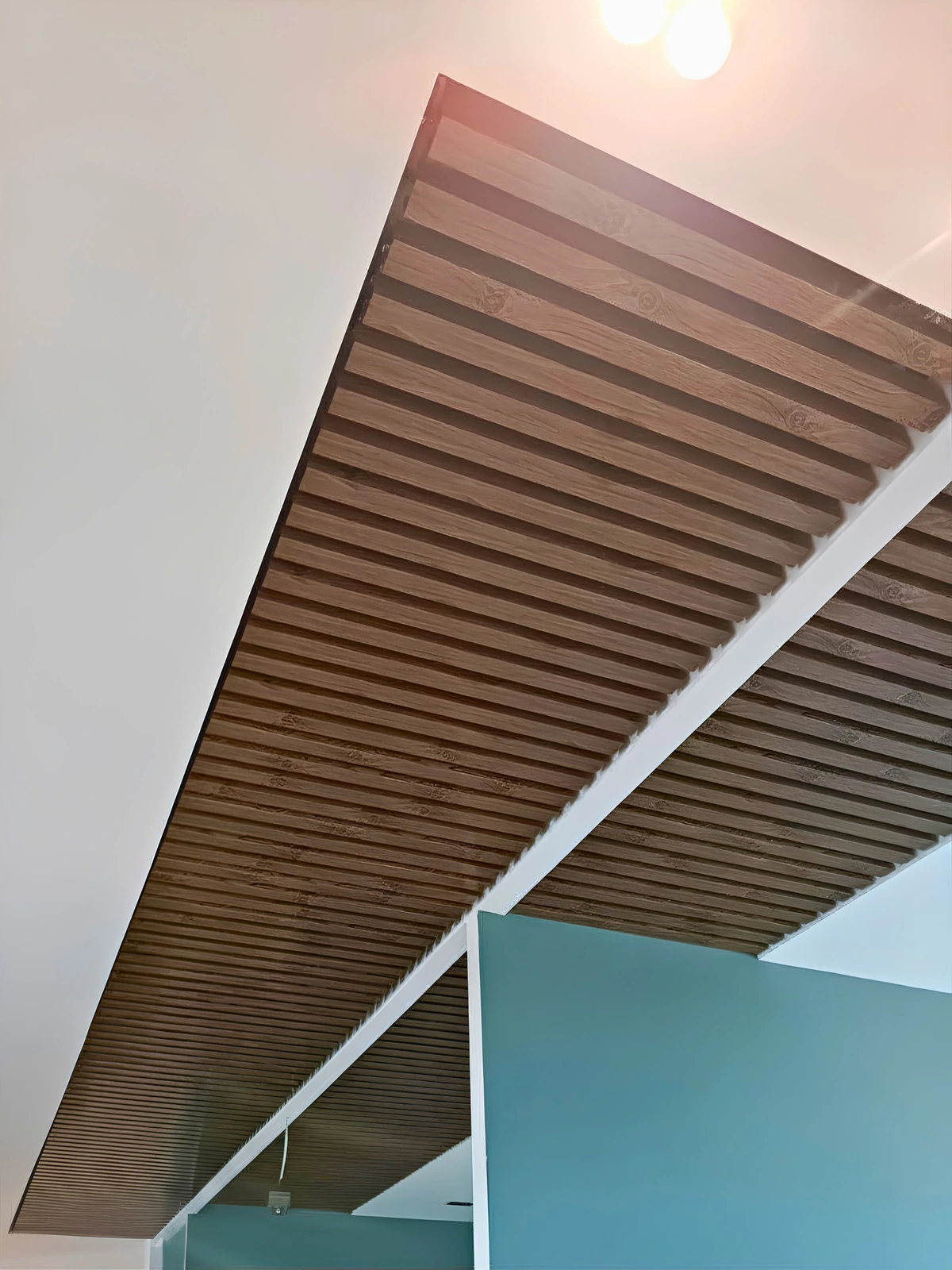

Baffle tavanda aks aralığı, iki komşu panelin merkezleri arasındaki mesafedir ve panel tabanı ile paneller arasındaki net boşluğun toplamına eşittir. Bu mesafeyi sahada ölçüp ayarlayan bir usta yoktur; taşıyıcının tırnak aralıkları, seçilen aks kademesine göre önceden hazırlanır. Panel hangi tırnağa takılırsa oraya oturur, bu yüzden aks tavan boyunca kendiliğinden korunur.
Bunun iki pratik sonucu vardır:
- Aks, taşıyıcı siparişiyle birlikte kesinleşir: Standart kademeler 100, 150, 200 ve 250 mm'dir. Projeye göre 50–250 mm arası, özel projelerde 300 mm'ye kadar aks uygulanabilir; standart dışı bir aks, taşıyıcının da o aksa göre hazırlanması demektir.
- Net boşluk için alt sınır vardır: Tırnaklı taşıyıcı montajında paneller arasında en az 30 mm net boşluk bırakılır. Örneğin 50 mm tabanlı panelde en dar aks 80 mm'dir.
Aynı taşıyıcı, yenileme sırasında da korunabilir: dekorasyon değiştiğinde taşıyıcı ve askılar yerinde kalır, yalnız paneller farklı renk veya desendekileriyle değiştirilir. Aks aralığını değiştirmek ise farklı tırnak adımı gerektirdiği için bir panel değişikliği değil, taşıyıcı değişikliğidir. Panel tabanına ve aksa göre net boşluk ve şeffaflık oranlarını Baffle Tavan Aks Aralığı ve Şeffaflık Rehberi'ndeki tablolarda görebilirsiniz.
Taşıyıcı Boyu, Yönü ve Aralığı
Tırnaklı taşıyıcı 3 metre boyundadır ve panellere dik doğrultuda yerleştirilir. Paneller taşıyıcıların altından geçer; bir panel, boyuna bağlı olarak birden fazla taşıyıcıya kilitlenir.
- Taşıyıcılar arası mesafe: Taşıyıcılar genellikle 1000–1200 mm arayla atılır. Ağır kesitlerde ve ek yük taşıyan alanlarda bu aralık daraltılır.
- Panel ucundaki taşma: Panel ucunun son taşıyıcıdan taşması genellikle 150 mm'yi geçmez. Duvar dibindeki ilk taşıyıcı hattı bu ölçüye göre konumlanır.
- Uzun hatlar: Taşıyıcı hattı 3 metreden uzunsa taşıyıcılar taşıyıcı ekleme parçasıyla uç uca bağlanır; ek, civata ve pullu somunla birleşir. Tek parça panel de en fazla 3 metre olduğundan uzun panel hatlarında panel ekleme parçası kullanılır.
Ekleme parçalarının görevi, ek yerlerinin şaşırtmalı dizilmesi ve 3 metre sınırının nedenleri Baffle Tavan Panel ve Taşıyıcı Ekleme Rehberi'nde ayrıntılı olarak yer alıyor.
Montaj sırası taşıyıcının merkezde olduğunu gösterir: önce dübel ve askılar ham tavana yerleşir, ardından tırnaklı taşıyıcılar asılır ve gerekiyorsa ekleme parçasıyla uzatılır. Taşıyıcı hattı teraziye alındıktan sonra paneller alttan bastırılarak kilitlenir, uzun hatlarda panel ekleme parçası takılır ve son olarak hat sonu kapakları yerleşir. Panel montajı başladığında tavanın düzlemi artık taşıyıcı tarafından belirlenmiştir; kot ve terazi hatası panel aşamasında düzeltilemez.
Yaysız ve Emniyet Yaylı Taşıyıcı
Tırnaklı taşıyıcının iki tipi vardır:
- Yaysız taşıyıcı (standart): Kapalı alan uygulamalarında standart olan tiptir ve tam takım fiyata dahildir. Ofis, mağaza, restoran, koridor gibi iç mekânlarda panelin tırnağa kilitlenmesi yeterlidir.
- Emniyet yaylı taşıyıcı (opsiyonel): Emniyet yayı, paneli tırnağında ayrıca kilitler. Saçak altı gibi rüzgâr alan uygulamalarda ve titreşimli alanlarda panelin yerinden çıkmasını önler.
Yaylı taşıyıcı standart üretimde yer almaz; ihtiyaç varsa sipariş aşamasında belirtilir. Saçak altında rüzgâr, nemli hacimlerde ise hammadde seçimi belirleyicidir; bu iki konuyu birlikte Saçak Altı ve Nemli Alanlarda Baffle Tavan Rehberi'nde ele aldık.
Askı Türleri: Tel ile Hafif, Tij ile Ağır Sistem
Taşıyıcı, ham tavana projeye göre iki askı setinden biriyle asılır:
- Tel ile asma (hafif sistem): Askı teli, askı maşası ve çelik dübelden oluşur. Dübel ham tavana yerleşir, tel dübele takılır, taşıyıcı askı maşasıyla tele bağlanır. Maşa, tel üzerinde kaydırılarak taşıyıcının kotu ayarlanır.
- Tij ile asma (ağır sistem): Askı tiji, çekmeli dübel ve pullu somundan oluşur. Çekmeli dübel tavana yerleşir, tij dübele vidalanır ve taşıyıcı pullu somunla tije bağlanır. Daha yüksek kesitli, ek yük taşıyan ya da rijit bağlantı istenen uygulamalarda tercih edilir.
Askı sıklığı her iki sistemde de taşıyıcı boyuna göre planlanır: 3 metrelik taşıyıcıya genellikle 3 askı gelir ve duvardan ilk askı en fazla 300 mm mesafede atılır. Askı tipini belirleyen asıl etkenler panel kesiti ve ağırlığı, tavanın altında taşınacak ek yük (aydınlatma gibi), ham tavanın tipi ve rüzgâr gibi dış etkilerdir.
Askısız Uygulama: Taşıyıcının Doğrudan Tavana Sabitlenmesi
Tavan boşluğu dar olduğunda taşıyıcı askı kullanılmadan doğrudan ham tavana sabitlenebilir. Bu çözüm özellikle tavan yüksekliğinin kısıtlı olduğu mahallerde işe yarar.
Askılı uygulamada tavandan kaybedilen yükseklik standart panellerde yaklaşık 12 cm'den başlar; askı biçimine, panel yüksekliğine ve tavan arkasında gizlenecek havalandırma kanalı, kablo tavası, sprinkler gibi tesisatın kotuna göre artar. Askısız uygulamada bu pay küçülür, ancak taşıyıcının kotu ham tavanın düzlemine bağlı kalır ve tavan arkasında tesisat için yer kalmaz. Hangi yolun uygun olduğu ve projeye ait kesin ölçü keşifte belirlenir.
Taşıyıcı ve Aydınlatma İlişkisi

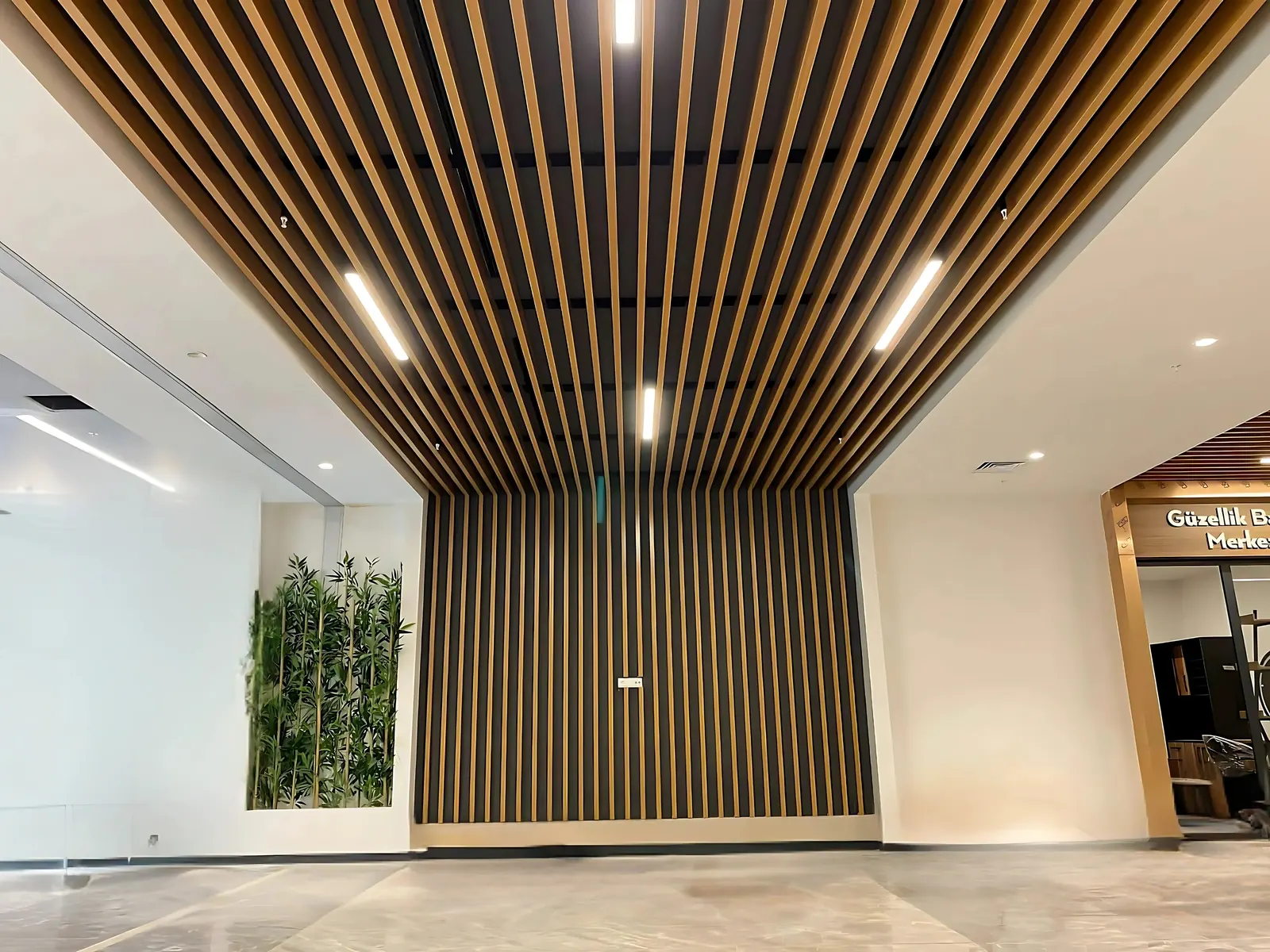

Baffle tavanda armatürler panel düzenine göre konumlanır; panel düzeni armatüre göre bozulmaz. Armatürün tavana bağlanmasında iki yol vardır: armatür ham tavandan bağımsız askıyla iner ya da taşıyıcıya gelen özel aparatla sistemin parçası olur. Seçim armatür tipine ve tavan kurgusuna göre yapılır.
Armatür taşıyıcıya bağlanacaksa ağırlığı taşıyıcı ve askı planına baştan dahil edilir. Aydınlatma trafosu gibi ağırlıkların doğrudan panel üzerine bindirilmesi sehim riski yaratır; ağırlık taşıyıcıya ya da bağımsız askıya verilmelidir. Paneller arasına yerleşen ya da bir panelin yerini alan lineer çözümler için Baffle Tavan Lineer Aydınlatma sayfasına bakabilirsiniz. Aydınlatma yerleşimi, montajdan önce taşıyıcı ve aks planına işlenir.
Diğer Asma Tavan Sistemlerinden Farkı
Tırnaklı taşıyıcıyı diğer sistemlerden ayıran temel özellik, panelin bir ızgara gözüne değil, doğrusal bir tırnak dizisine takılmasıdır:
- Lay-on sistemden farkı: Metal lay-on tavanda ana taşıyıcı, ona dik uzun tali ve aralarında kısa tali taşıyıcıdan oluşan görünür bir T ızgarası kurulur; panel bu ızgaranın gözlerine üstten oturur ve kilitlenmez. Baffle tavanda tali taşıyıcı ve göz yoktur; panel tırnağa kilitlenir.
- Clip-in sistemden farkı: Clip-in tavanda panel de taşıyıcıya alttan kilitlenir, ancak gizli omega taşıyıcı birbirine dik iki sıra halinde kurulur ve paneller kapalı, düz bir yüzey oluşturur. Baffle tavanda tek yönde dizilmiş taşıyıcılar vardır ve paneller arasında bilinçli boşluk kalır.
- Hook-on ve petek sistemlerden farkı: Mesh tavanın hook-on uygulamasında panel, L ana taşıyıcı altındaki Z (J) profile kancayla asılır. Petek tavan ise T15 lay-on ızgarasına oturur ya da kendinden taşıyıcılı T10 sistemle kurulur. Her ikisinde de panel bir modül ölçüsüne bağlıdır; baffle tavanda modülü panel ölçüsü değil, aks aralığı ve panel boyu belirler.
Bu yapı baffle tavana iki özellik kazandırır: tavanın ritmi taşıyıcı tarafından sabitlendiği için aks uzun hatlarda kaymaz ve panel boyu oda ölçüsüne göre 3 metreye kadar serbestçe seçilebilir. Karşılığında aks aralığı sonradan değiştirilemez; aks, taşıyıcıyla birlikte projenin başında kesinleşir.
Taşıyıcı Planlanırken Sık Yapılan Hatalar
Baffle tavanda sarkma veya dalgalanma, doğru projelendirilmiş bir sistemde zamanla ortaya çıkmaz; sorunlar genellikle şantiye ve şartname kararlarından kaynaklanır:
- Taşıyıcı ve askıyı seyrek atmak: Taşıyıcıların ve askıların olağan aralıktan daha seyrek atılması sehim riski yaratır.
- Ağırlığı panele bindirmek: Armatür, trafo ya da başka bir yük panele değil, taşıyıcıya veya bağımsız askıya verilmelidir.
- Yüksek kesitte ince sac seçmek: 150 mm ve üzeri yüksek panellerde yetersiz sac kalınlığı, taşıyıcı ne kadar doğru kurulursa kurulsun dalgalanmaya yol açabilir.
- Ek yerlerini tek hizaya toplamak: Panel ve taşıyıcı ekleri farklı akslara dağıtılmadığında ek çizgisi tavanda okunur.
- Rüzgâr alan yerde yaysız taşıyıcı kullanmak: Saçak altında yaylı taşıyıcı ihtiyacı sipariş aşamasında belirtilmezse sonradan çözmek zorlaşır.
- Aksı sonradan değiştirmeyi planlamak: Tırnak adımı aksa göre hazırlandığı için aks kararı taşıyıcı siparişinden önce kesinleşmelidir.
Taşıyıcı aks planı, panel kesit detayı, askı ve kenar bitiş detayları proje bazında hazırlanır. Keşiften montaja bütün süreci üstlendiğimiz işlerde montaj uzman kadromuzla yapılır.
Sıkça Sorulan Sorular
Bu yazının konusuyla ilgili en çok sorulan soruları kısa cevaplarla topladık.
Tırnaklı taşıyıcıda aks aralığı sahada ayarlanabilir mi?
Hayır. Tırnak aralıkları seçilen aks kademesine göre önceden hazırlanır; panel hangi tırnağa takılırsa o aksa oturur. Aks, taşıyıcı siparişiyle birlikte kesinleşir.
Yaylı taşıyıcı ne zaman gerekir?
Saçak altı gibi rüzgâr alan uygulamalarda ve titreşimli alanlarda. Emniyet yayı paneli tırnağında ayrıca kilitleyerek yerinden çıkmasını önler. Kapalı alanlarda standart olan yaysız taşıyıcıdır; yaylı ihtiyacı sipariş aşamasında belirtilir.
Taşıyıcılar kaç cm arayla atılır?
Genellikle 1000–1200 mm arayla. 3 metrelik taşıyıcıya genellikle 3 askı gelir, duvardan ilk askı en fazla 300 mm mesafede atılır ve panel ucu son taşıyıcıdan genellikle 150 mm'den fazla taşmaz. Ağır kesitlerde ve ek yük olan alanlarda aralıklar daraltılır.
Tel askı mı, tij askı mı seçilmeli?
Hafif sistemlerde askı teli, askı maşası ve çelik dübel; ağır sistemlerde ya da rijit bağlantı gereken uygulamalarda askı tiji, çekmeli dübel ve pullu somun kullanılır. Seçim panel kesiti, ek yük ve ham tavanın tipine göre projede yapılır.
Mevcut taşıyıcıyı koruyarak paneller değiştirilebilir mi?
Evet. Taşıyıcı ve askılar yerinde kalırken paneller farklı renk veya desendekileriyle değiştirilebilir. Aks aralığı değişecekse taşıyıcı da değişir, çünkü tırnak adımı aksa göre hazırlanmıştır.
